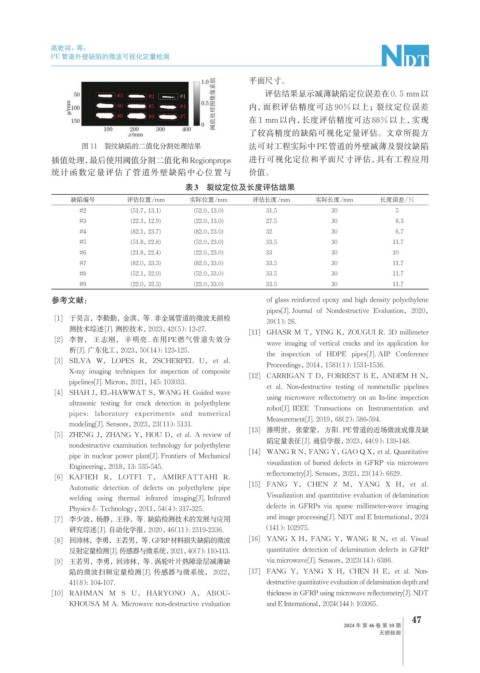

PE 管道外壁缺陷的微波可视化定量检测

平面尺寸。
评估结果显示减薄缺陷定位误差在 0. 5 mm以
内，面积评估精度可达 90% 以上；裂纹定位误差
在 1 mm 以内，长度评估精度可达 88% 以上，实现
了较高精度的缺陷可视化定量评估。文章所提方

图 11 裂纹缺陷的二值化分割处理结果 法可对工程实际中PE管道的外壁减薄及裂纹缺陷
插值处理，最后使用阈值分割二值化和Regionprops 进行可视化定位和平面尺寸评估，具有工程应用
统计函数定量评估了管道外壁缺陷中心位置与 价值。
表3 裂纹定位及长度评估结果
缺陷编号 评估位置/mm 实际位置/mm 评估长度/mm 实际长度/mm 长度误差/%
#2 (51.7， 13.1) (52.0，13.0) 31.5 30 5
#3 (22.3， 12.9) (22.0，13.0) 27.5 30 8.3
#4 (82.1， 23.7) (82.0，23.0) 32 30 6.7
#5 (51.8， 22.8) (52.0，23.0) 33.5 30 11.7
#6 (21.8， 22.4) (22.0，23.0) 33 30 10
#7 (82.0， 33.3) (82.0，33.0) 33.5 30 11.7
#8 (52.1， 32.0) (52.0，33.0) 33.5 30 11.7
#9 (22.0， 32.3) (22.0，33.0) 33.5 30 11.7
