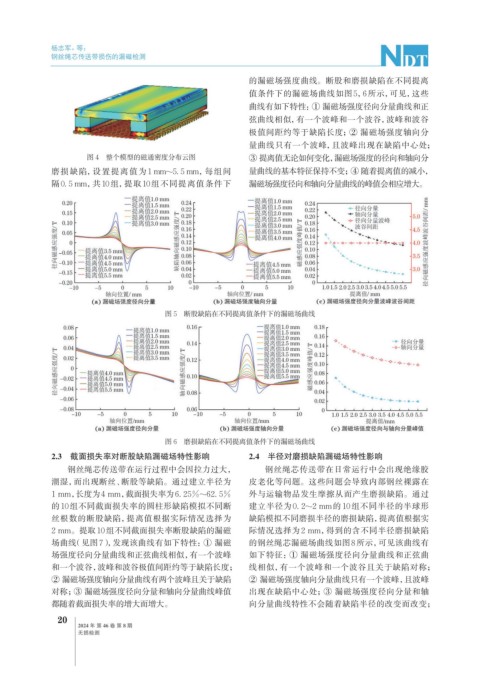

Page 54 - 无损检测2024年第八期
P. 54
杨志军，等：
钢丝绳芯传送带损伤的漏磁检测
的漏磁场强度曲线。断股和磨损缺陷在不同提离
值条件下的漏磁场曲线如图5，6所示，可见，这些
曲线有如下特性：① 漏磁场强度径向分量曲线和正
弦曲线相似，有一个波峰和一个波谷，波峰和波谷
极值间距约等于缺陷长度；② 漏磁场强度轴向分
量曲线只有一个波峰，且波峰出现在缺陷中心处；
图 4 整个模型的磁通密度分布云图 ③ 提离值无论如何变化，漏磁场强度的径向和轴向分
磨损缺陷，设置提离值为 1 mm~5. 5 mm，每组间 量曲线的基本特征保持不变；④ 随着提离值的减小，
隔0. 5 mm，共10组，提取10组不同提离值条件下 漏磁场强度径向和轴向分量曲线的峰值会相应增大。
图 5 断股缺陷在不同提离值条件下的漏磁场曲线
图 6 磨损缺陷在不同提离值条件下的漏磁场曲线
2.3 截面损失率对断股缺陷漏磁场特性影响 2.4 半径对磨损缺陷漏磁场特性影响
钢丝绳芯传送带在运行过程中会因拉力过大， 钢丝绳芯传送带在日常运行中会出现绝缘胶
潮湿，而出现断丝、断股等缺陷。通过建立半径为 皮老化等问题。这些问题会导致内部钢丝裸露在
1 mm，长度为4 mm，截面损失率为6. 25%~62. 5% 外与运输物品发生摩擦从而产生磨损缺陷。通过
的10组不同截面损失率的圆柱形缺陷模拟不同断 建立半径为 0. 2~2 mm的 10 组不同半径的半球形
丝根数的断股缺陷，提离值根据实际情况选择为 缺陷模拟不同磨损半径的磨损缺陷，提离值根据实
2 mm。提取10组不同截面损失率断股缺陷的漏磁 际情况选择为 2 mm，得到的含不同半径磨损缺陷
场曲线（见图7），发现该曲线有如下特性：① 漏磁 的钢丝绳芯漏磁场曲线如图8所示，可见该曲线有
场强度径向分量曲线和正弦曲线相似，有一个波峰 如下特征：① 漏磁场强度径向分量曲线和正弦曲
和一个波谷，波峰和波谷极值间距约等于缺陷长度； 线相似，有一个波峰和一个波谷且关于缺陷对称；
② 漏磁场强度轴向分量曲线有两个波峰且关于缺陷 ② 漏磁场强度轴向分量曲线只有一个波峰，且波峰
对称；③ 漏磁场强度径向分量和轴向分量曲线峰值 出现在缺陷中心处；③ 漏磁场强度径向分量和轴
都随着截面损失率的增大而增大。 向分量曲线特性不会随着缺陷半径的改变而改变；
20
2024 年 第 46 卷 第 8 期
无损检测
