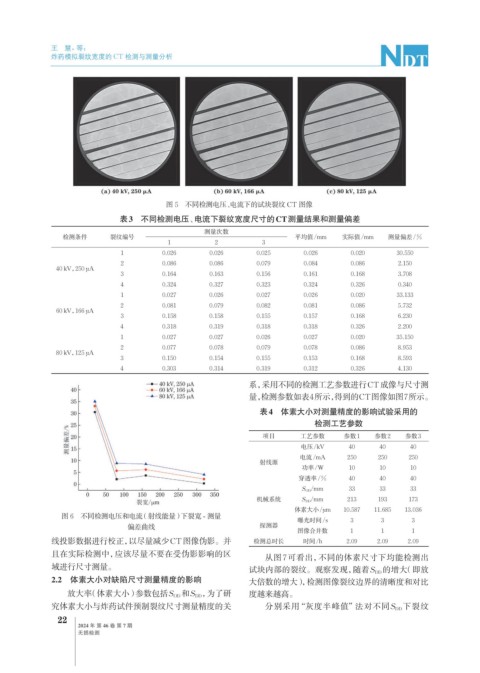

王 慧，等：

炸药模拟裂纹宽度的 CT 检测与测量分析

图 5 不同检测电压、电流下的试块裂纹 CT 图像
表3 不同检测电压、电流下裂纹宽度尺寸的CT测量结果和测量偏差
测量次数
检测条件 裂纹编号 平均值/mm 实际值/mm 测量偏差/%
1 2 3
1 0.026 0.026 0.025 0.026 0.020 30.550
2 0.086 0.086 0.079 0.084 0.086 2.150
40 kV，250 µA
3 0.164 0.163 0.156 0.161 0.168 3.708
4 0.324 0.327 0.323 0.324 0.326 0.340
1 0.027 0.026 0.027 0.026 0.020 33.133
2 0.081 0.079 0.082 0.081 0.086 5.732
60 kV，166 µA
3 0.158 0.158 0.155 0.157 0.168 6.230
4 0.318 0.319 0.318 0.318 0.326 2.200
1 0.027 0.027 0.026 0.027 0.020 35.150
2 0.077 0.078 0.079 0.078 0.086 8.953
80 kV，125 µA
3 0.150 0.154 0.155 0.153 0.168 8.593
4 0.303 0.314 0.319 0.312 0.326 4.130

系，采用不同的检测工艺参数进行CT成像与尺寸测
量，检测参数如表4所示， 得到的CT图像如图7所示。
表4 体素大小对测量精度的影响试验采用的
检测工艺参数
项目 工艺参数 参数1 参数2 参数3
电压/kV 40 40 40
电流/mA 250 250 250
射线源
功率/W 10 10 10
穿透率/% 40 40 40
S OD /mm 33 33 33
机械系统 S DD /mm 213 193 173
体素大小/µm 10.587 11.685 13.036
图 6 不同检测电压和电流（射线能量）下裂宽 - 测量
曝光时间/s 3 3 3
偏差曲线 探测器
图像合并数 1 1 1
线投影数据进行校正，以尽量减少CT图像伪影。并 检测总时长 时间/h 2.09 2.09 2.09
且在实际检测中，应该尽量不要在受伪影影响的区 从图7可看出，不同的体素尺寸下均能检测出
域进行尺寸测量。 试块内部的裂纹。观察发现，随着S DD 的增大（即放
2.2 体素大小对缺陷尺寸测量精度的影响 大倍数的增大），检测图像裂纹边界的清晰度和对比
放大率（体素大小）参数包括S OD 和S DD ，为了研 度越来越高。
究体素大小与炸药试件预制裂纹尺寸测量精度的关 分别采用“灰度半峰值”法对不同S DD 下裂纹
