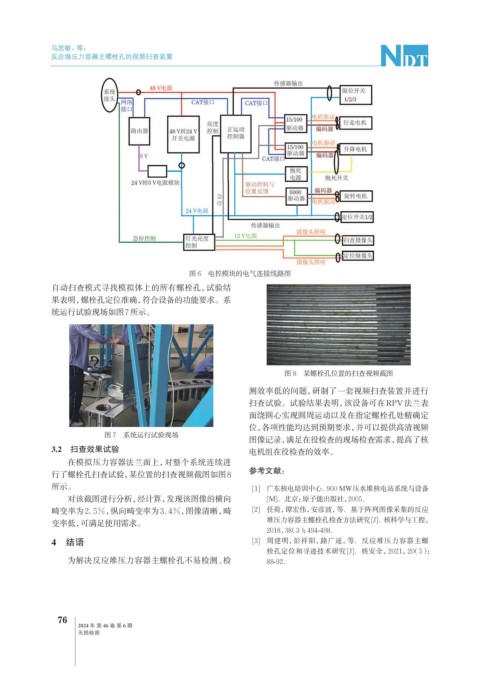

Page 114 - 无损检测2024年第六期

马思敏，等：

反应堆压力容器主螺栓孔的视频扫查装置

图 6 电控模块的电气连接线路图
自动扫查模式寻找模拟体上的所有螺栓孔，试验结
果表明，螺栓孔定位准确，符合设备的功能要求。系
统运行试验现场如图7所示。

图 8 某螺栓孔位置的扫查视频截图

测效率低的问题，研制了一套视频扫查装置并进行
扫查试验。试验结果表明，该设备可在RPV法兰表
面绕圆心实现圆周运动以及在指定螺栓孔处精确定
位，各项性能均达到预期要求，并可以提供高清视频
图 7 系统运行试验现场
图像记录，满足在役检查的现场检查需求，提高了核
3.2 扫查效果试验 电机组在役检查的效率。
在模拟压力容器法兰面上，对整个系统连续进
参考文献：
行了螺栓孔扫查试验，某位置的扫查视频截图如图8
所示。 [1] 广东核电培训中心．900 MW压水堆核电站系统与设备
对该截图进行分析，经计算，发现该图像的横向 [M]．北京：原子能出版社，2005．
畸变率为2. 5%，纵向畸变率为3. 4%，图像清晰，畸 [2] 任荷，谭宏伟，安彦波，等．基于阵列图像采集的反应
变率低，可满足使用需求。 堆压力容器主螺栓孔检查方法研究[J]．核科学与工程，
2018，38（3）：494-498．
4 结语 [3] 周建明，彭祥阳，路广遥，等．反应堆压力容器主螺
栓孔定位和寻迹技术研究[J]．核安全，2021，20（5）：
为解决反应堆压力容器主螺栓孔不易检测、检 88-92．
