孔 傲,等:
分区合成 C 扫成像方法在水冷板超声检测中的应用

这些缺点不仅大大降低了人工分析的效率, 也 方法在面对这类结构复杂的水冷板时的检测效率较
增加了成像结果自动分析的难度。在实际的工业化 低, 使得超声检测在水冷板缺陷检测中的应用受到
检测中, 效率是极其重要的一环, 传统的 C 扫成像 了一定的限制。

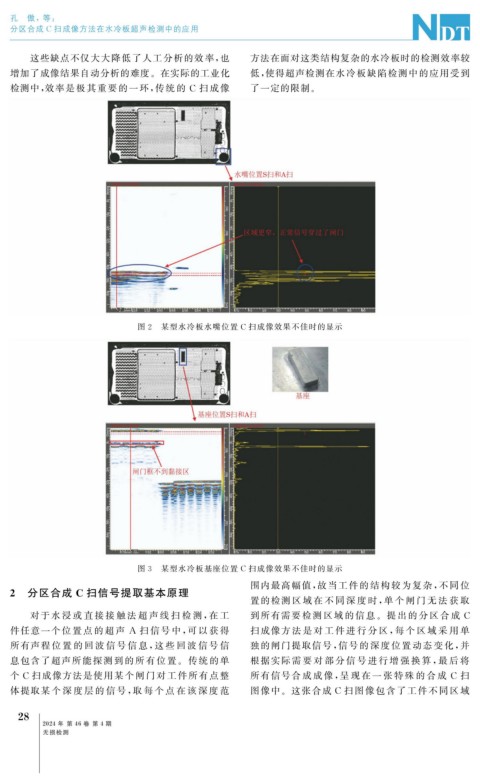

图 2 某型水冷板水嘴位置 C 扫成像效果不佳时的显示

图 3 某型水冷板基座位置 C 扫成像效果不佳时的显示
围内最高幅值, 故当工件的结构较为复杂, 不同位
2 分区合成 C 扫信号提取基本原理
置的检测 区 域 在 不 同 深 度 时, 单 个 闸 门 无 法 获 取
对于 水 浸 或 直 接 接 触 法 超 声 线 扫 检 测, 在 工 到所有需要检测区域的信息。提出的分区合 成 C
件任意一个位 置 点 的 超 声 A 扫 信 号 中, 可 以 获 得 扫成像方 法 是 对 工 件 进 行 分 区, 每 个 区 域 采 用 单
所有声程 位 置 的 回 波 信 号 信 息, 这 些 回 波 信 号 信 独的闸门提取信号, 信号的深度位置动态变化, 并
息包含了超声所能探测到的所有位 置。传统的单 根据实际 需 要 对 部 分 信 号 进 行 增 强 换 算, 最 后 将
个 C 扫成像方法是使用某个闸门对工件所有点整 所有信号合 成 成 像, 呈 现 在 一 张 特 殊 的 合 成 C 扫
体提取某 个 深 度 层 的 信 号, 取 每 个 点 在 该 深 度 范 图像中。这张合成 C 扫图像包含了工件不同区域
