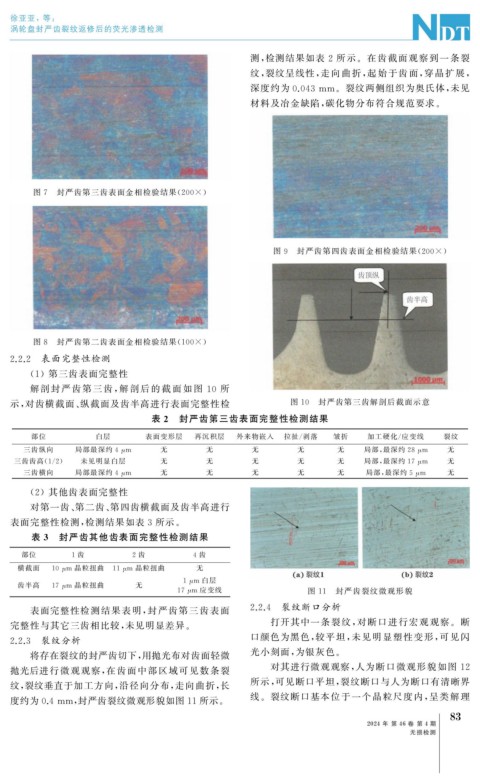

徐亚亚,等:
涡轮盘封严齿裂纹返修后的荧光渗透检测

测, 检测结果如表 2 所示。在齿截面观察到一条裂
纹, 裂纹呈线性, 走向曲折, 起始于齿面, 穿晶扩展,
深度约为0.043mm 。裂纹两侧组织为奥氏体, 未见

材料及冶金缺陷, 碳化物分布符合规范要求。

图 7 封严齿第三齿表面金相检验结果( 200× )

图 9 封严齿第四齿表面金相检验结果( 200× )

图 8 封严齿第二齿表面金相检验结果( 100× )
2.2.2 表面完整性检测
( 1 )第三齿表面完整性

解剖封严齿第三齿, 解剖后的截面如图 10 所
示, 对齿横截面、 纵截面及齿半高进行表面完整性检 图 10 封严齿第三齿解剖后截面示意
表 2 封严齿第三齿表面完整性检测结果
部位 白层 表面变形层 再沉积层 外来物嵌入 拉扯 / 剥落 皱折 加工硬化 / 应变线 裂纹

三齿纵向 局部最深约 4 μ m 无 无 无 无 无 局部, 最深约 28 μ m 无

三齿齿高( 1 / 2 ) 未见明显白层 无 无 无 无 无 局部, 最深约 17 μ m 无

三齿横向 局部最深约 4 μ m 无 无 无 无 无 局部, 最深约 5 μ m 无

( 2 )其他齿表面完整性
对第一齿、 第二齿、 第四齿横截面及齿半高进行
表面完整性检测, 检测结果如表 3 所示。
表 3 封严齿其他齿表面完整性检测结果
部位 1 齿 2 齿 4 齿

横截面 10 μ m 晶粒扭曲 11 μ m 晶粒扭曲 无

1 μ m 白层

齿半高 17 μ m 晶粒扭曲 无
17 μ m 应变线 图 11 封严齿裂纹微观形貌
表面完整性检测结果表明, 封严齿第三齿表面 2.2.4 裂纹断口分析
完整性与其它三齿相比较, 未见明显差异。 打开其中一条裂纹, 对断口进行宏观观察。断
2.2.3 裂纹分析 口颜色为黑色, 较平坦, 未见明显塑性变形, 可见闪
将存在裂纹的封严齿切下, 用抛光布对齿面轻微 光小刻面, 为银灰色。
抛光后进行微观观察, 在齿面中部区域可见数条裂 对其进行微观观察, 人为断口微观形貌如图 12
纹, 裂纹垂直于加工方向, 沿径向分布, 走向曲折, 长 所示, 可见断口平坦, 裂纹断口与人为断口有清晰界
线。裂纹断口基本位于一个晶粒尺度内, 呈类解理
度约为0.4mm , 封严齿裂纹微观形貌如图11所示。
3
8
2024 年 第 46 卷 第 4 期
无损检测
