Page 106 - 无损检测2024年第四期

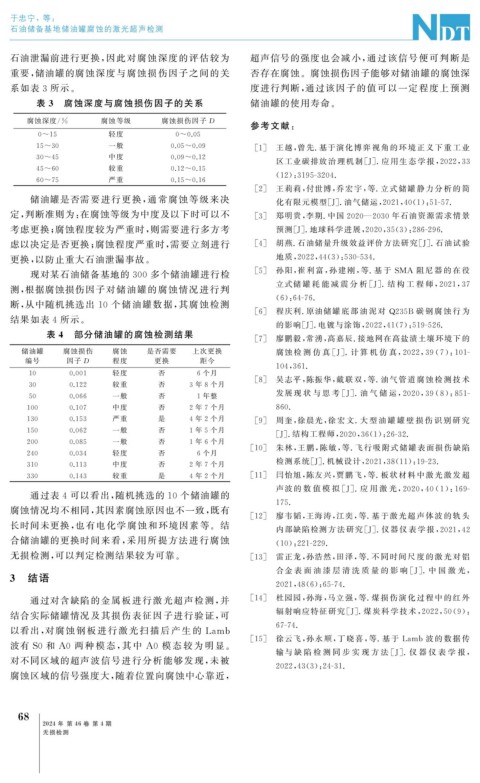

于忠宁,等:
石油储备基地储油罐腐蚀的激光超声检测

石油泄漏前进行更换, 因此对腐蚀深度的评估较为 超声信号的强度也会减小, 通过该信号便可判断是
重要, 储油罐的腐蚀深度与腐蚀损伤因子之间的关 否存在腐蚀。腐蚀损伤因子能够对储油罐的腐蚀深
系如表 3 所示。 度进行判断, 通过该因子的值可以一定程度上预测
表 3 腐蚀深度与腐蚀损伤因子的关系 储油罐的使用寿命。

腐蚀深度 / % 腐蚀等级 腐蚀损伤因子 D
参考文献:
0~15 轻度 0~0.05
15~30 一般 0.05~0.09 [ 1 ] 王越, 曾先 . 基于演化博弈视角的环境正义下重工业
30~45 中度 0.09~0.12
区工业碳排放治理机制[ J ] . 应用 生 态 学 报, 2022 , 33
45~60 较重 0.12~0.15
( 12 ): 3195-3204.
60~75 严重 0.15~0.16
[ 2 ] 王莉莉, 付世博, 乔宏宇, 等 . 立式储罐静力分 析 的 简
储油罐是否需要进行更换, 通常腐蚀等级来决
化有限元模型[ J ] . 油气储运, 2021 , 40 ( 1 ): 51-57.
定, 判断准则为: 在腐蚀等级为中度及以下时可以不 [ 3 ] 郑明贵, 李期 . 中国 2020 — 2030 年石油资源需求情景
考虑更换; 腐蚀程度较为严重时, 则需要进行多方考 预测[ J ] . 地球科学进展, 2020 , 35 ( 3 ): 286-296.
虑以决定是否更换; 腐蚀程度严重时, 需要立刻进行 [ 4 ] 胡燕 . 石油储量升级效益评价方法研究[ J ] . 石油试验
更换, 以防止重大石油泄漏事故。 地质, 2022 , 44 ( 3 ): 530-534.
[ 5 ] 孙阳, 崔 利 富, 孙 建 刚, 等 . 基 于 SMA 阻 尼 器 的 在 役
现对某石油储备基地的 300 多个储油罐进行检
测, 根据腐蚀损伤因子对储油罐的腐蚀情况进行判 立式储 罐 耗 能 减 震 分 析 [ J ] . 结 构 工 程 师, 2021 , 37
( 6 ): 64-76.
断, 从中随机挑选出 10 个储油罐数据, 其腐蚀检测
[ 6 ] 程庆利 . 原油储罐 底 部 油 泥 对 Q235B 碳 钢 腐 蚀 行 为
结果如表 4 所示。
的影响[ J ] . 电镀与涂饰, 2022 , 41 ( 7 ): 519-526.
表 4 部分储油罐的腐蚀检测结果 [ 7 ] 廖鹏毅, 常湧, 高嘉辰 . 接地网在高盐渍土壤环境下的
储油罐 腐蚀损伤 腐蚀 是否需要 上次更换 腐蚀 检 测 仿 真 [ J ] . 计 算 机 仿 真, 2022 , 39 ( 7 ): 101-
编号 因子 D 程度 更换 距今
104 , 361.
10 0.001 轻度 否 6 个月
[ 8 ] 吴志平, 陈振华, 戴联双, 等 . 油气管道腐蚀检 测 技 术
30 0.122 较重 否 3 年 8 个月
50 0.066 一般 否 1 年整 发展 现 状 与 思 考 [ J ] . 油 气 储 运, 2020 , 39 ( 8 ): 851-
100 0.107 中度 否 2 年 7 个月 860.
130 0.153 严重 是 4 年 2 个月 [ 9 ] 周奎, 徐晨光, 徐 宏 文 . 大 型 油 罐 罐 壁 损 伤 识 别 研 究
150 0.062 一般 否 1 年 5 个月
[ J ] . 结构工程师, 2020 , 36 ( 1 ): 26-32.
200 0.085 一般 否 1 年 6 个月
[ 10 ] 朱林, 王鹏, 陈敏, 等 . 飞行吸附式储罐表面损伤缺陷
240 0.034 轻度 否 6 个月
中度 否 2 年 7 个月 检测系统[ J ] . 机械设计, 2021 , 38 ( 11 ): 19-23.
310 0.113
较重 是 4 年 2 个月 [ 11 ] 闫怡旭, 陈友兴, 贾鹏飞, 等 . 板状材料中激光 激 发 超
330 0.143
声波 的 数 值 模 拟 [ J ] . 应 用 激 光, 2020 , 40 ( 1 ): 169-
通过表 4 可以看出, 随机挑选的 10 个储油罐的
175.
腐蚀情况均不相同, 其因素腐蚀原因也不一致, 既有
[ 12 ] 廖韦韬, 王海涛, 江奕, 等 . 基于激光超声体波 的 轨 头
长时间未更换, 也有电化学腐蚀和环境因素等。结
内部缺陷检测方法研究[ J ] . 仪器 仪 表 学 报, 2021 , 42
合储油罐的更换时间来看, 采用所提方法进行腐蚀
( 10 ): 221-229.
无损检测, 可以判定检测结果较为可靠。 [ 13 ] 雷正龙, 孙浩然, 田泽, 等 . 不同时间尺度的激 光 对 铝
合金 表 面 油 漆 层 清 洗 质 量 的 影 响 [ J ] . 中 国 激 光,
3 结语
2021 , 48 ( 6 ): 65-74.
通过对含缺陷的金属板进行激光超声检测, 并 [ 14 ] 杜园园, 孙海, 马立强, 等 . 煤损伤演化过程中 的 红 外
结合实际储罐情况及其损伤表征因子进行验证, 可 辐射响应特征研究[ J ] . 煤炭科学技术, 2022 , 50 ( 9 ):
67-74.
以看出, 对腐蚀钢板进行激光扫描后产生的 Lamb
[ 15 ] 徐云飞, 孙永顺, 丁晓喜, 等 . 基于 Lamb 波的 数 据 传
波有 S0 和 A0 两种模 态, 其 中 A0 模态较为明显。
输与 缺 陷 检 测 同 步 实 现 方 法 [ J ] . 仪 器 仪 表 学 报,
对不同区域的超声波信号进行分析能够发现, 未被
2022 , 43 ( 3 ): 24-31.
腐蚀区域的信号强度大, 随着位置向腐蚀中心靠近,

8
6

2024 年 第 46 卷 第 4 期
无损检测
