于忠宁,等:
石油储备基地储油罐腐蚀的激光超声检测

模态, 且由图 7 可知, S0 模态的波形信号较小, 容易
受干扰, 因此选择 A0 模态进行分析, 判断钢板是否
腐蚀。
现选择( a5 , b5 ),( a4 , b4 ) 以及( a8 , b8 ) 3 个点进
行检测, 分别表示完全腐蚀, 未完全腐蚀以及未腐蚀
3 种区域, 其超声信号波形如图 8 所示。

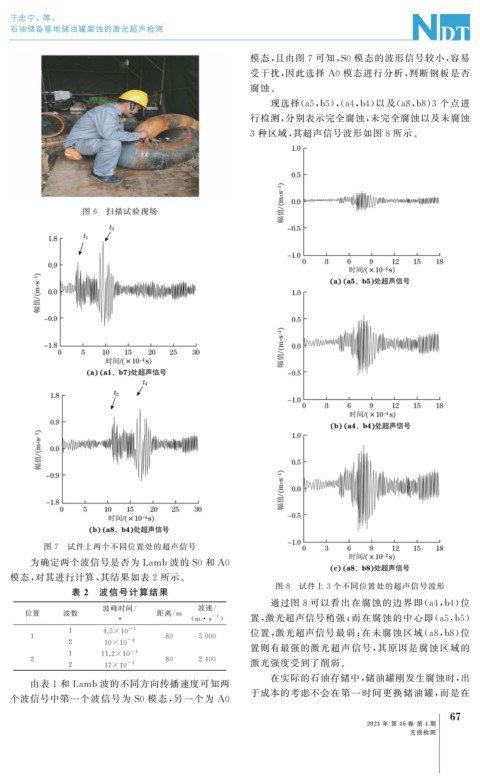

图 6 扫描试验现场

图 7 试件上两个不同位置处的超声信号
为确定两个波信号是否为 Lamb波的 S0 和 A0
模态, 对其进行计算, 其结果如表 2 所示。
图 8 试件上 3 个不同位置处的超声信号波形

表 2 波信号计算结果
通过图 8 可以看出在腐蚀的边界即( a4 , b4 ) 位
波峰时间 / 波速 /
位置 波数 距离 / m
-1
s ( m · s ) 置, 激光超声信号稍强; 而在腐蚀的中心即( a5 , b5 )
-4
1 4.5×10 位置, 激光超声信号最弱; 在未腐蚀区域( a8 , b8 ) 位
1 80 5000
2 10×10 -4 置则有最强的激光超声信号, 其原因是腐蚀区域的
-4
1 11.2×10
2 80 2400 激光强度受到了削弱。
2 17×10 -4
在实际的石油存储中, 储油罐刚发生腐蚀时, 出
由表 1 和 Lamb波的不同方向传播速度可知两
于成本的考虑不会在第一时间更换储油罐, 而是在
个波信号中第一个波信号为 S0 模态, 另一个为 A0
7
6
2024 年 第 46 卷 第 4 期
无损检测
