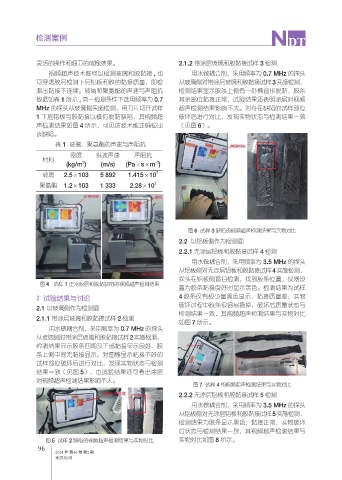

Page 134 - 无损检测2024年第二期
P. 134
检测案例
灵活的操作和细节的成像效果。 2.1.2 带涂层玻璃和胶黏接试样 3 检测
视频超声技术既可以检测玻璃和胶黏接 , 也 用水做耦合剂，采用频率为 0.7 MHz 的探头
可穿透胶层检测下层铝板和胶的黏接质量，即检 从玻璃侧对带涂层玻璃和胶黏接试样3实施检测，
测出黏接不连续。玻璃和聚氨酯的声速与声阻抗 检测结果显示胶条上侧有一处椭圆形脱黏，胶条
数据如表 1 所示 , 同一检测条件下选用频率为 0.7 其余部位黏接正常，试验结果还表明涂层对视频
MHz 的探头从玻璃侧实施检测，用刀片切开试样 超声检测结果影响不大。对存在缺陷的试样部位
1 下层铝板与胶黏接以模仿脱黏缺陷，其视频超 破坏后进行对比，发现实物状态与检测结果一致
声检测结果如图 4 所示，可见该技术能正确检出 （见图 6）。
该缺陷。
表 1 玻璃、聚氨酯的声速与声阻抗
密度 纵波声速 声阻抗
材料
(kg/m ) (m/s) (Pa×s×m )
3
-3
玻璃 2.5×103 5 892 1.415×10 7
聚氨酯 1.2×103 1 333 2.28×10 7
图 6 试样 3 缺陷的视频超声检测结果与实物对比
2.2 以铝板侧作为检测面
2.2.1 无涂层铝板和胶黏接试样 4 检测
用水做耦合剂，采用频率为 3.5 MHz 的探头
从铝板侧对无涂层铝板和胶黏接试样4实施检测，
探头在铝板侧盲扫检测，找到胶条位置，仪器设
图 4 试样 1 正常胶层和脱黏缺陷的视频超声检测结果
置为胶条黏接良好时显示黑色。检测结果为试样
2 试验结果与讨论 4 胶条仅有极少量黑色显示，黏接质量差；实物
破坏过程中胶条很容易撕掉，破坏后质量状态与
2.1 以玻璃侧作为检测面
检测结果一致，其视频超声检测结果与实物对比
2.1.1 带涂层玻璃和胶黏接试样 2 检测
如图 7 所示。
用水做耦合剂，采用频率为 0.7 MHz 的探头
从玻璃侧对带涂层玻璃和胶黏接试样2实施检测，
检测结果显示胶条四周及下部黏接显示良好、胶
条上侧中间无黏接显示。对图像显示粘接不好的
试样部位破坏后进行对比，发现实物状态与检测
结果一致（见图 5），由试验结果还可看出涂层
对视频超声检测结果影响不大。
图 7 试样 4 的视频超声检测结果与实物对比
2.2.2 无涂层铝板和胶黏接试样 5 检测
用水做耦合剂，采用频率为 3.5 MHz 的探头
从铝板侧对无涂层铝板和胶黏接试样5实施检测，
检测结果为胶条显示黑色，黏接正常，实物破坏
后状态与检测结果一致，其视频超声检测结果与
图 5 试样 2 缺陷的视频超声检测结果与实物对比 实物对比如图 8 所示。
96
2024 年 第46 卷 第2 期
无损检测
