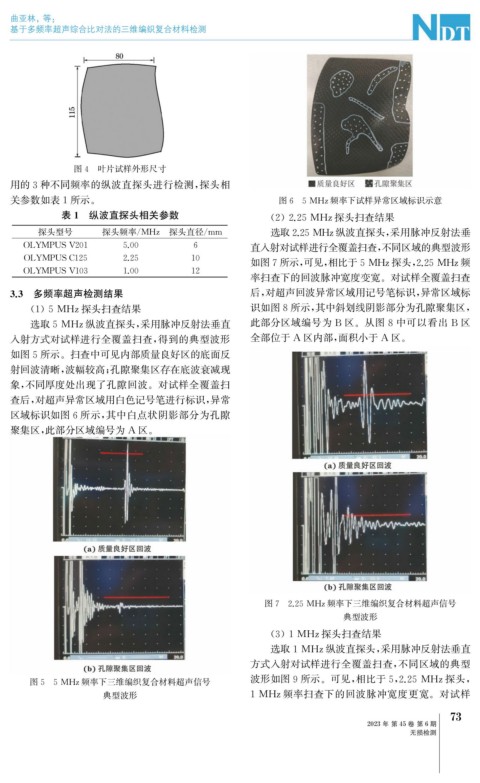

Page 111 - 无损检测2023年第六期

曲亚林, 等:

基于多频率超声综合比对法的三维编织复合材料检测

图4 叶片试样外形尺寸
用的3种不同频率的纵波直探头进行检测, 探头相

关参数如表1所示。 图6 5MHz频率下试样异常区域标识示意
表1 纵波直探头相关参数 ( 2 ) 2.25MHz探头扫查结果

探头型号 探头频率 / MHz 探头直径 / mm 选取2.25MHz 纵波直探头, 采用脉冲反射法垂

OLYMPUSV201 5.00 6 直入射对试样进行全覆盖扫查, 不同区域的典型波形

OLYMPUSC125 2.25 10 如图7所示, 可见, 相比于5MHz探头, 2.25MHz频

OLYMPUSV103 1.00 12
率扫查下的回波脉冲宽度变宽。对试样全覆盖扫查
3.3 多频率超声检测结果 后, 对超声回波异常区域用记号笔标识, 异常区域标

( 1 ) 5MHz探头扫查结果 识如图8所示, 其中斜划线阴影部分为孔隙聚集区,
选取5MHz纵波直探头, 采用脉冲反射法垂直 此部分区域编号为 B 区。从图 8 中可以看出 B 区

入射方式对试样进行全覆盖扫查, 得到的典型波形 全部位于 A 区内部, 面积小于 A 区。
如图5所示。扫查中可见内部质量良好区的底面反
射回波清晰, 波幅较高; 孔隙聚集区存在底波衰减现
象, 不同厚度处出现了孔隙回波。对试样全覆盖扫
查后, 对超声异常区域用白色记号笔进行标识, 异常
区域标识如图6所示, 其中白点状阴影部分为孔隙
聚集区, 此部分区域编号为 A 区。

图7 2.25MHz频率下三维编织复合材料超声信号
典型波形

( 3 ) 1MHz探头扫查结果

选取1MHz纵波直探头, 采用脉冲反射法垂直

方式入射对试样进行全覆盖扫查, 不同区域的典型

图5 5MHz频率下三维编织复合材料超声信号 波形如图9所示。可见, 相比于5 , 2.25MHz探头,

典型波形 1MHz频率扫查下的回波脉冲宽度更宽。对试样
3
7
2023年 第45卷 第6期
无损检测
