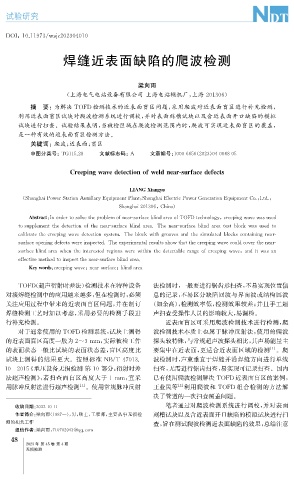

Page 82 - 无损检测2023年第四期

试验研究

DOI : 10.11973 / ws j c202304010

焊缝近表面缺陷的爬波检测

梁向雨
( 上海电气电站设备有限公司 上海电站辅机厂, 上海 201306 )

摘 要: 为解决 TOFD 检测技术的近表面盲区问题, 采用爬波对近表面盲区进行补充检测,
利用近表面盲区试块对爬波检测系统进行调校, 并对表面刻槽试块以及含近表面开口缺陷的模拟
试块进行扫查。试验结果表明, 当被检区域在爬波检测范围内时, 爬波可实现近表面盲区的覆盖,
是一种有效的近表面盲区检测方法。

关键词: 爬波; 近表面; 盲区

中图分类号: TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2023 ) 04-0048-05

Cree p in gwavedetectionofweldnear-surfacedefects

LIANGXian gy u

( Shan g haiPowerStationAuxillar yE q ui p mentPlant , Shan g haiElectricPowerGenerationE q ui p mentCo. , Ltd. ,

Shan g hai201306 , China )

Abstract : Inordertosolvethe p roblemofnear-surfaceblindareaofTOFDtechnolo gy , cree p in gwavewasused

tosu pp lementthedetectionofthenear-surfaceblindarea.Thenear-surfaceblindareatestblock wasusedto

calibratethecree p in gwavedetections y stem.Theblockwithg roovesandthesimulatedblockscontainin gnear-

surfaceo p enin g defectswereins p ected.Theex p erimentalresultsshowthatthecree p in gwavecouldcoverthenear-

surfaceblindareawhentheinterestedre g ionswerewithinthedetectableran g eofcree p in gwave , anditwasan

effectivemethodtoins p ectthenear-surfaceblindarea.

Ke ywords : cree p in gwave ; near-surface ; blindarea
TOFD ( 超声衍射时差法) 检测技术在特种设备 法检测时, 一般要进行锯齿形扫查, 不易实现位置信
对接焊缝检测中的应用越来越多, 但在检测时, 必须 息的记录, 不易区分缺陷回波与界面波或结构回波
关注应用过程中带来的近表面盲区问题, 并在制订 ( 如余高), 检测效率低, 检测效果较差; 并且手工超
焊缝检测工艺时加以考虑, 采用必要的检测手段进 声扫查受操作人员的影响较大, 易漏检。
行补充检测。 近表面盲区可采用爬波检测技术进行检测, 爬
对于通常使用的 TOFD 检测系统, 试块上测得 波检测技术本质上也属于脉冲反射法, 使用的爬波

的近表面盲区高度一般为2~3mm , 实际被检工件 探头较特殊, 与常规超声波探头相比, 其声场能量主
的表面状态一般比试块的表面状态差, 盲区高度比 要集中在近表面, 更适合近表面区域的检测 [ 1 ] 。爬

试块上测得的结果更大。按照标准 NB / T47013. 波检测时, 声束垂直于焊缝并沿焊缝方向进行单线

10 — 2015 《 承压设备无损检测 第 10 部分: 衍射时差 扫查, 无需进行锯齿扫查, 易实现可记录扫查。国内

法超声检测》, 若扫查面盲区高度大于 1mm , 宜采 已有使用爬波检测解决 TOFD 近表面盲区的案例,
用脉冲反射法进行超声检测 [ 1 ] 。使用常规脉冲反射 王业民等 [ 2 ] 利用爬波和 TOFD 组合检测的方法解
决了管道的一次扫查覆盖问题。
笔者通过对爬波检测系统进行调校, 并对表面
收稿日期: 2022-10-11
作者简介: 梁向雨( 1987 —), 男, 硕士, 工程师, 主要从事无损检 刻槽试块以及含近表面开口缺陷的模拟试块进行扫
测的相关工作 查, 旨在测试爬波检测近表面缺陷的效果, 总结注意

通信作者: 梁向雨, 710702943@ qq .com
8
4
2023年 第45卷 第4期
无损检测
