梁向雨:
焊缝近表面缺陷的爬波检测

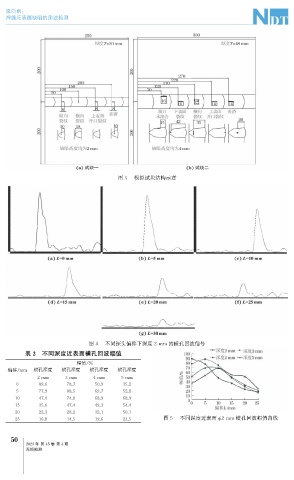

图3 模拟试块结构示意

图4 不同探头偏移下深度2mm 的横孔回波信号

表2 不同深度近表面横孔回波幅值
幅值 / %
横孔深度 横孔深度 横孔深度 横孔深度
偏移 / mm

2mm 3mm 4mm 5mm
0 89.6 78.7 50.9 35.2
5 77.9 88.5 69.7 52.8
10 47.4 74.8 68.9 68.9
15 35.6 47.4 49.3 54.4
20 22.3 28.2 32.1 50.1
图5 不同深度近表面 2mm 横孔回波幅值曲线
25 16.8 14.5 19.6 23.5 ϕ

5
0
