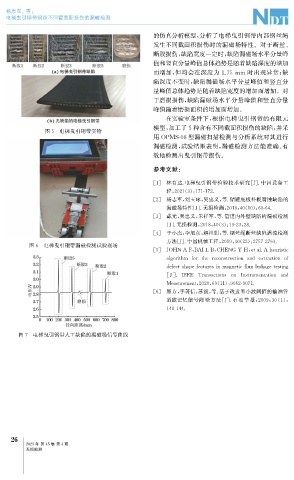

杨志军, 等:

电梯曳引钢带钢丝不同截面积损伤的漏磁检测

的仿真分析模型, 分析了电梯曳引钢带内部钢丝绳
发生不同截面积损伤时的漏磁场特性。对于断丝、
断股损伤, 缺陷宽度一定时, 缺陷漏磁场水平分量峰
值和竖直分量峰值总体趋势是随着缺陷深度的增加
而增加, 但均会在深度为1.75mm 时出现异常; 缺

陷深度不变时, 缺陷漏磁场水平分量峰值和竖直分
量峰值总体趋势是随着缺陷宽度的增加而增加。对
于磨损损伤, 缺陷漏磁场水平分量峰值和竖直分量
峰值随着磨损面积的增加而增加。
在实验室条件下, 根据电梯曳引钢带的有限元
模型, 加工了5种含有不同截面积损伤的缺陷, 并采
图5 电梯曳引钢带实物
用 OPMS-08型漏磁扫描检测与分析系统对其进行
漏磁检测, 试验结果表明, 漏磁检测方法能准确、 有

效地检测出曳引钢带损伤。
参考文献:

[ 1 ] 林育达. 电梯曳引钢带检验技术研究[ J ] . 中国设备工

程, 2021 ( 3 ): 171-172.
[ 2 ] 杨志军, 刘玉琢, 吴忠义, 等. 储罐底板补板腐蚀缺陷的
漏磁场特性[ J ] . 无损检测, 2018 , 40 ( 10 ): 60-64.
[ 3 ] 戴光, 吴忠义, 朱祥军, 等. 管道内外壁缺陷的漏磁检测
[ J ] . 无损检测, 2018 , 40 ( 3 ): 19-23 , 28.
[ 4 ] 于小杰, 李旭东, 解社娟, 等. 钢丝绳断丝缺陷涡流检测
方法[ J ] . 中国机械工程, 2019 , 30 ( 22 ): 2757-2763.
图6 电梯曳引钢带漏磁检测试验现场
[ 5 ] JOHNAF , BAILB , CHENGY H , etal.Aheuristic

al g orithm forthereconstruction and extraction of

defectsha p efeaturesinma g neticfluxleaka g etestin g

[ J ] .IEEE Transactions on Instrumentation and
Measurement , 2020 , 69 ( 11 ): 9062-9071.
[ 6 ] 易方, 李著信, 苏毅, 等. 基于改进型小波阈值的输油管
道磁记忆信号降噪方法[ J ] . 石油学报, 2009 , 30 ( 1 ):
141-144.

图7 电梯曳引钢带人工缺陷的漏磁场信号曲线
