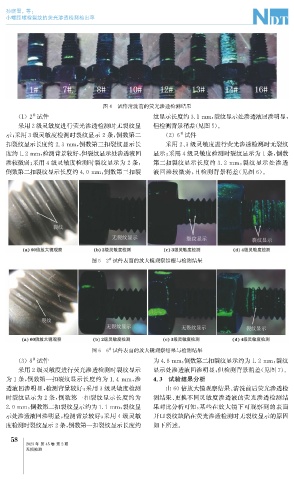

Page 96 - 无损检测2023年第二期

孙晓雪, 等:

小螺距螺栓裂纹的荧光渗透检测检出率

图4 试件清洗前的荧光渗透检测结果

( 1 ) 2 试件 纹显示长度约3.1mm , 裂纹显示处渗透液回渗明显,
#
采用2级灵敏度进行荧光渗透检测时无裂纹显 但检测背景稍差( 见图5 )。
示; 采用3级灵敏度检测时裂纹显示2条, 倒数第二 ( 2 ) 6 试件

#

扣裂纹显示长度约2.3mm , 倒数第三扣裂纹显示长 采用2 、 3级灵敏度进行荧光渗透检测时无裂纹

度约1.2mm , 检测背景较好, 但裂纹显示处渗透液回 显示; 采用4级灵敏度检测时裂纹显示为1条, 倒数

渗较微弱; 采用4级灵敏度检测时裂纹显示为2条, 第二扣裂纹显示长度约3.2mm , 裂纹显示处渗透

倒数第二扣裂纹显示长度约4.0mm , 倒数第三扣裂 液回渗较微弱, 且检测背景稍差( 见图6 )。

图5 2 试件表面的放大镜观察结棍与检测结果
#

图6 6 试件表面的放大镜观察结果与检测结果
#

( 3 ) 8 试件 为4.8mm , 倒数第二扣裂纹显示约为1.2mm , 裂纹

#
采用2级灵敏度进行荧光渗透检测时裂纹显示 显示处渗透液回渗明显, 但检测背景稍差( 见图7 )。
为1条, 倒数第一扣裂纹显示长度约为1.4mm , 渗 4.3 试验结果分析

透液回渗明显, 检测背景较好; 采用3级灵敏度检测 由60倍放大镜观察结果、 清洗前后荧光渗透检
时裂纹显示为2条, 倒数第一扣裂纹显示长度约为 测结果、 更换不同灵敏度渗透液的荧光渗透检测结

2.0mm , 倒数第二扣裂纹显示约为1.1mm , 裂纹显 果对比分析可知, 某些在放大镜下可观察到的表面
示处渗透液回渗明显, 检测背景较好; 采用4级灵敏 开口裂纹缺陷在荧光渗透检测时无裂纹显示的原因
度检测时裂纹显示2条, 倒数第一扣裂纹显示长度约 如下所述。

8
5
2023年 第45卷 第2期
无损检测
