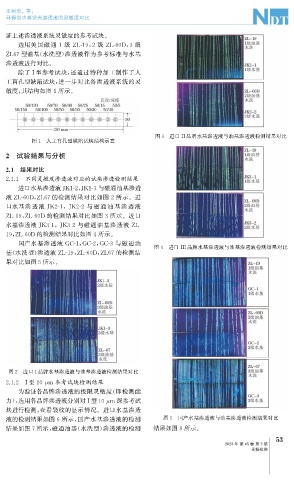

王树志, 等:

环保型水基荧光渗透液的灵敏度对比

证上述渗透液系统灵敏度的参考试块。
选用美国磁通 1 级 ZL-19 , 2 级 ZL-60D , 3 级
ZL67型油基( 水洗型) 渗透液作为参考标准与水基
渗透液进行对比。
除了I 型参考试块, 还通过特种加工制作了人
工盲孔型缺陷试块, 进一步对比各渗透液系统的灵
敏度, 其结构如图1所示。

图3 进口II 品牌水基渗透液与油基渗透液检测结果对比
图1 人工盲孔型缺陷试块结构示意
2 试验结果与分析

2.1 结果对比

2.1.1 不同灵敏度渗透液对应的试块渗透检测结果
进口水基渗透液JK1-2 , JK1-3与磁通油基渗透
液 ZL-60D , ZL67的检测结果对比如图 2 所示。进

口水基渗透液 JK2-1 , JK2-2 与磁通油基渗透液
ZL-19 , ZL-60D 的检测结果对比如图3所示。进口

水基渗透液 JK3-1 , JK3-2 与磁通油基渗透液 ZL-
19 , ZL-60D 的检测结果对比如图4所示。
国产水基渗透液 GC-1 , GC-2 , GC-3 与磁通油
图4 进口III 品牌水基渗透液与油基渗透液检测结果对比
基( 水洗型) 渗透液 ZL-19 , ZL-60D , ZL67的检测结

果对比如图5所示。

图2 进口I 品牌水基渗透液与油基渗透液检测结果对比

2.1.2 I 型10 μ m 参考试块检测结果
为验证各品牌渗透液的极限灵敏度( 即检测能

力), 选用各品牌渗透液分别对I 型10 μ m 深参考试
块进行检测, 查看裂纹的显示情况。进口水基渗透
液的检测结果如图6所示, 国产水基渗透液的检测 图5 国产水基渗透液与油基渗透液检测结果对比
结果如图7所示, 磁通油基( 水洗型) 渗透液的检测 结果如图8所示。
