张子健, 等:

基于 CIVA 仿真的 FPSO 船体管道相控阵超声检测

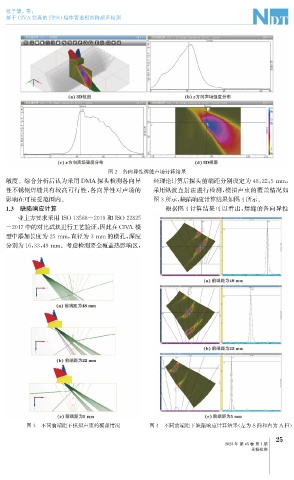

图2 各向异性焊缝声场计算结果

敏度。综合分析后认为采用 DMA 探头检测各向异 经理论计算后探头前端距分别设定为48 , 22 , 5mm ,
性不锈钢焊缝具有较高可行性, 各向异性对声场的 采用纵波直射法进行检测, 模拟声束的覆盖情况如
影响在可接受范围内。 图3所示, 缺陷响应计算结果如图4所示。
1.3 缺陷响应计算 根据图4计算结果可以看出, 焊缝的各向异性

业主方要求采用ISO13588-2019和ISO22825
-2017中的对比试块进行工艺验证, 因此在 CIVA 模

型中添加长度为25mm , 直径为3mm 的横孔, 深度

分别为16 , 33 , 49mm 。考虑检测要全覆盖热影响区,

图3 不同前端距下模拟声束的覆盖情况 图4 不同前端距下缺陷响应计算结果( 左为 S扫和右为 A 扫)
