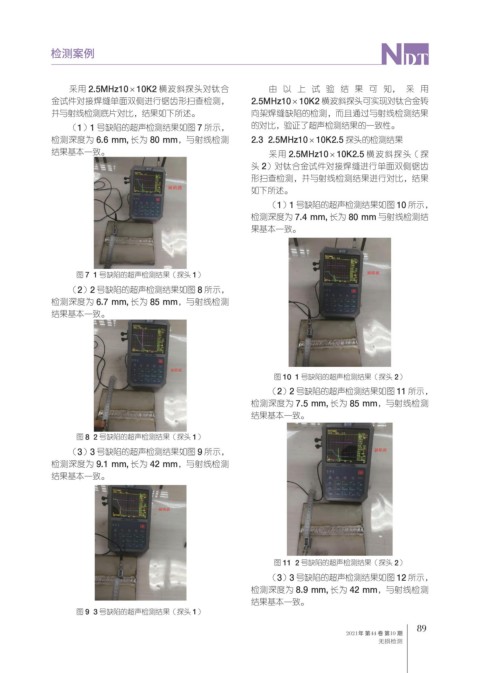

Page 127 - 无损检测2022年第十期
P. 127
检测案例
采用 2.5MHz10×10K2 横波斜探头对钛合 由以上试验结果可知，采用
金试件对接焊缝单面双侧进行锯齿形扫查检测， 2.5MHz10×10K2 横波斜探头可实现对钛合金转
并与射线检测底片对比，结果如下所述。 向架焊缝缺陷的检测，而且通过与射线检测结果
（1）1 号缺陷的超声检测结果如图 7 所示， 的对比，验证了超声检测结果的一致性。
检测深度为 6.6 mm, 长为 80 mm，与射线检测 2.3 2.5MHz10×10K2.5 探头的检测结果
结果基本一致。 采用 2.5MHz10×10K2.5 横波斜探头（探
头 2）对钛合金试件对接焊缝进行单面双侧锯齿
形扫查检测，并与射线检测结果进行对比，结果
如下所述。
（1）1 号缺陷的超声检测结果如图 10 所示，
检测深度为 7.4 mm, 长为 80 mm 与射线检测结
果基本一致。
图 7 1 号缺陷的超声检测结果（探头 1）
（2）2 号缺陷的超声检测结果如图 8 所示，
检测深度为 6.7 mm, 长为 85 mm，与射线检测
结果基本一致。
图 10 1 号缺陷的超声检测结果（探头 2）
（2）2 号缺陷的超声检测结果如图 11 所示，
检测深度为 7.5 mm, 长为 85 mm，与射线检测
结果基本一致。
图 8 2 号缺陷的超声检测结果（探头 1）
（3）3 号缺陷的超声检测结果如图 9 所示，
检测深度为 9.1 mm, 长为 42 mm，与射线检测
结果基本一致。
图 11 2 号缺陷的超声检测结果（探头 2）
（3）3 号缺陷的超声检测结果如图 12 所示，
检测深度为 8.9 mm, 长为 42 mm，与射线检测
结果基本一致。
图 9 3 号缺陷的超声检测结果（探头 1）
89
2021年 第44 卷 第10 期
无损检测
