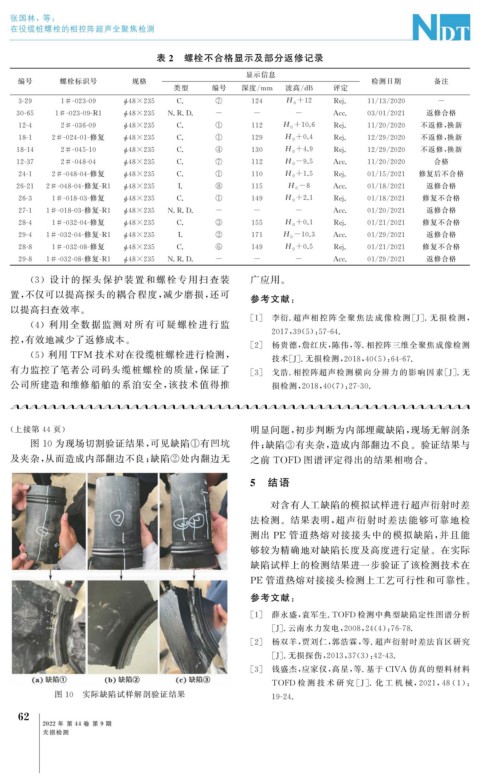

Page 100 - 无损检测2022年第九期

张国林,等:
在役缆桩螺栓的相控阵超声全聚焦检测

表 2 螺栓不合格显示及部分返修记录
显示信息
编号 螺栓标识号 规格 检测日期 备注
类型 编号 深度 / mm 波高 / dB 评定
3-29 1#-023-09 ϕ 48×235 C. ⑦ 124 H 0 +12 Re j . 11 / 13 / 2020 -
30-65 1#-023-09-R1 ϕ 48×235 N.R.D. - - - Acc. 03 / 01 / 2021 返修合格
12-4 2#-036-09 ϕ 48×235 C. ① 112 H 0 +10.6 Re j . 11 / 20 / 2020 不返修, 换新
18-1 2#-024-01- 修复 ϕ 48×235 C. ① 129 H 0 +0.4 Re j . 12 / 29 / 2020 不返修, 换新
18-14 2#-045-10 ϕ 48×235 C. ④ 130 H 0 +4.9 Re j . 12 / 29 / 2020 不返修, 换新
12-37 2#-048-04 ϕ 48×235 C. ⑦ 112 H 0 -9.5 Acc. 11 / 20 / 2020 合格
24-1 2#-048-04- 修复 ϕ 48×235 C. ① 110 H 0 +1.5 Re j . 01 / 15 / 2021 修复后不合格
26-21 2#-048-04- 修复 -R1 ϕ 48×235 I. ⑧ 115 H 0 -8 Acc. 01 / 18 / 2021 返修合格
26-3 1#-018-03- 修复 ϕ 48×235 C. ① 149 H 0 +2.1 Re j . 01 / 18 / 2021 修复不合格
27-1 1#-018-03- 修复 -R1 ϕ 48×235 N.R.D. - - - Acc. 01 / 20 / 2021 返修合格
28-4 1#-032-04- 修复 ϕ 48×235 C. ③ 155 H 0 +0.1 Re j . 01 / 21 / 2021 修复不合格
29-4 1#-032-04- 修复 -R1 ϕ 48×235 I. ② 171 H 0 -10.3 Acc. 01 / 29 / 2021 返修合格
28-8 1#-032-08- 修复 ϕ 48×235 C. ⑥ 149 H 0 +0.5 Re j . 01 / 21 / 2021 修复不合格
29-8 1#-032-08- 修复 -R1 ϕ 48×235 N.R.D. - - - Acc. 01 / 29 / 2021 返修合格

( 3 )设计的探头保护装置和螺栓专用扫 查装 广应用。
置, 不仅可以提高探头的耦合程度, 减少磨损, 还可
参考文献:
以提高扫查效率。
[ 1 ] 李衍 . 超声相 控 阵 全 聚 焦 法 成 像 检 测 [ J ] . 无 损 检 测,
( 4 )利用全数据监 测 对 所 有 可 疑 螺 栓 进 行 监

2017 , 39 ( 5 ): 57-64.
控, 有效地减少了返修成本。
[ 2 ] 杨贵德, 詹红庆, 陈伟, 等 . 相控阵三维全聚焦成像检测

( 5 )利用 TFM 技术对在役缆桩螺栓进行检测,
技术[ J ] . 无损检测, 2018 , 40 ( 5 ): 64-67.
有力监控了笔者公司码头缆桩螺栓的质量, 保证了 [ 3 ] 戈浩 . 相控阵超声检测横向分辨力的影响因素[ J ] . 无
公司所建造和维修船舶的系泊安全, 该技术值得推 损检测, 2018 , 40 ( 7 ): 27-30.

( 上接第 44 页) 明显问题, 初步判断为内部埋藏缺陷, 现场无解剖条
图 10 为现场切割验证结果, 可见缺陷 ① 有凹坑 件; 缺陷 ③ 有夹杂, 造成内部翻边不良。验证结果与
及夹杂, 从而造成内部翻边不良; 缺陷 ② 处内翻边无 之前 TOFD 图谱评定得出的结果相吻合。

5 结语

对含有人工缺陷的模拟试样进行超声衍射时差
法检测。结果表明, 超声衍射时差法能够可靠地检
测出 PE 管道热熔对接接头中的模拟缺陷, 并且能
够较为精确地对缺陷长度及高度进行定量。在实际
缺陷试样上的检测结果进一步验证了该检测技术在
PE 管道热熔对接接头检测上工艺可行性和可靠性。

参考文献:
[ 1 ] 薛永盛, 袁军生 .TOFD 检测中典型缺陷定性图谱分析
[ J ] . 云南水力发电, 2008 , 24 ( 4 ): 76-78.
[ 2 ] 杨双羊, 贾刘仁, 郭浩霖, 等 . 超声衍射时差法盲区研究

[ J ] . 无损探伤, 2013 , 37 ( 3 ): 42-43.
[ 3 ] 钱盛杰, 应家仪, 高星, 等 . 基于 CIVA 仿真的塑料材料
TOFD 检 测 技 术 研 究 [ J ] . 化 工 机 械, 2021 , 48 ( 1 ):
图 10 实际缺陷试样解剖验证结果
19-24.
6
2
2022 年 第 44 卷 第 9 期

无损检测
