王俊龙,等:
管道焊缝相控阵超声周向检测的根部异常信号识别

作为判废的依据。 高过高引起, 依据 RCC-M-2007 射线验收标准判
2.5 射线拍片验证 定该显示为合格。
为确定该异常信号是否为根部余高过高造成的
反射信号, 还可以通过内窥镜观察该异常信号位置 3 结语
的根部成型情况, 其内窥镜照片如图 7 所示, 发现该 对于外表面余高磨平的高铬合金钢厚壁管道
位置的根部余高相对于周边余高过高, 且有类似打 对接焊缝, 当采用相控阵周向检测, 扫查方式为纵
磨的痕迹, 经过与焊工交流得知, 焊接时焊工发现根 向平行扫查时, 如发现超 标信号 显 示 正 好 在 1~2
部余高过高并用砂轮机进行了修磨处理。对该焊口 倍板厚之 间, 不 能 按 照 轴 向 检 测 缺 陷 定 位 方 式 去
进行射线检测, 采用内透偏心单壁透照工艺, 发现该 理解、 分析和判定, 而须考虑曲面对信号深度和水
处焊缝余高明显高于周围余高。异常信号处射线检 平距离的 修 正, 才 能 准 确 确 定 该 信 号 的 真 实 深 度
测底片如图 8 所示, 证实该异常信号为焊缝根部余 和水平距离。由于相关超声检测标准未对根部余
高过高 作 要 求, 所 以 笔 者 通 过 公 式 计 算 法、 画 图
法、 模拟 试 块 法、 轴 向 扫 查 法 和 拍 片 法 来 辅 助 评
定, 并采用 RCC-M-2007 目 视 标 准 来 验 收, 判 定
文章中的 异 常 信 号 显 示 是 合 格 的, 避 免 了 误 判 情
况的发生。

参考文献:

[ 1 ] 吴国忠,崔伟 . 对射线检测之中缺陷漏检分析[ J ] .科

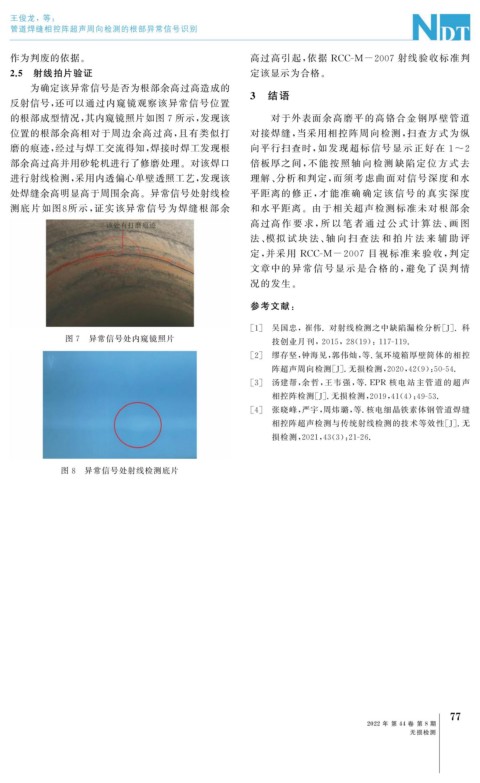

图 7 异常信号处内窥镜照片
技创业月刊, 2015 , 28 ( 19 ): 117-119.
[ 2 ] 缪存坚, 钟海见, 郭伟灿, 等 . 氢环境箱厚壁筒体的相控
阵超声周向检测[ J ] . 无损检测, 2020 , 42 ( 9 ): 50-54.
[ 3 ] 汤建帮, 余 哲, 王 韦 强, 等 .EPR 核 电 站 主 管 道 的 超 声
相控阵检测[ J ] . 无损检测, 2019 , 41 ( 4 ): 49-53.
[ 4 ] 张晓峰, 严宇, 周炜璐, 等 . 核电细晶铁素体钢管道焊缝
相控阵超声检测与传统射线检测的技术等效性[ J ] . 无
损检测, 2021 , 43 ( 3 ): 21-26.

图 8 异常信号处射线检测底片
