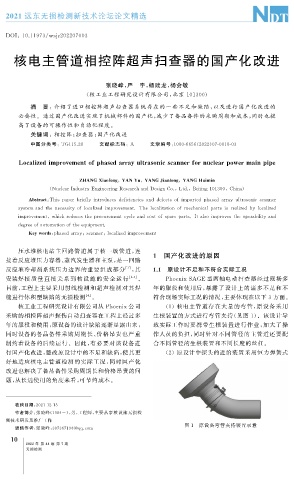

2021 远东无损检测新技术论坛论文精选

DOI : 10.11973 / ws j c202207003

核电主管道相控阵超声扫查器的国产化改进

张晓峰, 严 宇, 杨建龙, 杨会敏

( 核工业工程研究设计有限公司, 北京 101300 )

摘 要:介绍了进口相控阵超声扫查器系统存在的一些不足和缺陷, 以及进行国产化改进的
必要性。通过国产化改进实现了机械部件的国产化, 减少了备品备件的采购周期和成本, 同时也提
高了设备的可操作性和自动化程度。
关键词:相控阵; 扫查器; 国产化改进

中图分类号: TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2022 ) 07-0010-03

Localizedim p rovementof p hasedarra yultrasonicscannerfornuclear p owermainp i p e

,
,
ZHANGXiaofen g YANYu , YANGJianlon g YANGHuimin

( NuclearIndustr yEn g ineerin gResearchandDesi g nCo. , Ltd. , Bei j in g101300 , China )

Abstract : Thisp a p erbriefl yintroducesdeficienciesanddefectsofim p ortedp hasedarra yultrasonicscanner

s y stemandthenecessit yoflocalizedim p rovement.Thelocalizationof mechanicalp artsisrealizedb ylocalized

im p rovement , whichreducesthep rocurementc y cleandcostofs p arep arts.Italsoim p rovestheo p erabilit yand

de g reeofautomationofthee q ui p ment.

Ke ywords : p hasedarra y ; scanner ; localizedim p rovement
压水堆核电站主回路管道属于核一级管道, 连
接着反应堆压力容器、 蒸汽发生器和主泵, 是一回路 1 国产化改进的原因
反应堆冷却剂系统压力边界的重要组成部分 [ 1 ] , 其 1.1 原设计不足和不符合实际工况
安装焊接质量直接关系到核设施的 安 全 运 行 [ 2-3 ] 。 PhoenixSAGE 型两轴电动扫查器经过现场多

目前, 工程上主要采用射线检测和超声检测对其焊 年的服役和使用后, 暴露了设计上的诸多不足和不
缝进行体积型缺陷的无损检测 [ 4 ] 。 符合现场实际工况的情况, 主要体现在以下 3 方面。

核工业工程研究设计有限公司从 Phoenix 公司 ( 1 )核电主管道存在大量的弯管, 原设备采用
采购的相控阵超声探伤自动扫查器在工程上经过多 生根装置的方式进行弯管夹持( 见图 1 )。该设计导
年的服役和使用, 原设备的设计缺陷逐渐显露出来, 致实际工作时要携带生根装置进行作业, 加大了操
同时设备的备品备件采购周期长、 价格昂贵也严重 作人员的负担, 同时针对不同管径的主管道还要配
制约着设备的后续运行。因此, 有必要对该设备进 合不同管径的生根装置和不同长度的丝杠。
行国产化改进, 整改原设计中的不足和缺陷, 使其更 ( 2 )原设计中探头的进给装置采用恒力弹簧式

好地适应核电主管道检测的实际工况, 同时国产化
改进也解决了备品备件采购周期长和价格昂贵的问
题, 从长远使用的角度来看, 可节约成本。

收稿日期: 2021-12-15
作者简介: 张晓峰( 1984- ), 男, 工程师, 主要从事核设施无损检
测技术研发及推广工作
图 1 原设备弯管夹持装置示意
通信作者: 张晓峰, 307367194@ qq .com
0
1
