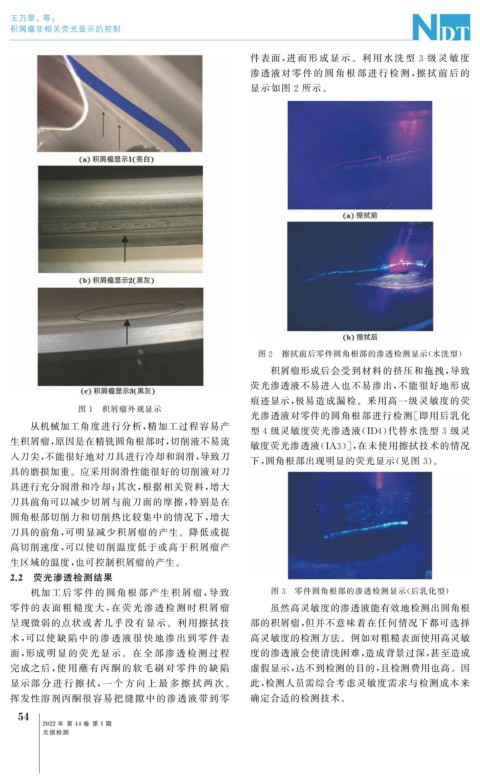

Page 92 - 无损检测2022年第一期

王乃翠, 等:

积屑瘤非相关荧光显示的控制

件表面, 进 而 形 成 显 示。利 用 水 洗 型 3 级 灵 敏 度
渗透液对 零 件 的 圆 角 根 部 进 行 检 测, 擦 拭 前 后 的
显示如图 2 所示。

图 2 擦拭前后零件圆角根部的渗透检测显示( 水洗型)
积屑瘤形成后会受到材料的挤压和拖拽, 导致
荧光渗透液不易进入也不易渗出, 不能很好地形成
痕迹显示, 极易造成漏检。釆用高一级灵敏度的荧
图 1 积屑瘤外观显示
光渗透液对零件的圆角根部进行检测[ 即用后乳化
从机械加工角度进行分析, 精加工过程容易产
型 4 级灵敏度荧光渗透液( ID4 ) 代替水洗型 3 级灵
生积屑瘤, 原因是在精铣圆角根部时, 切削液不易流 敏度荧光渗透液( IA3 )], 在未使用擦拭技术的情况
入刀尖, 不能很好地对刀具进行冷却和润滑, 导致刀
下, 圆角根部出现明显的荧光显示( 见图 3 )。
具的磨损加重。应采用润滑性能很好的切削液对刀
具进行充分润滑和冷却; 其次, 根据相关资料, 增大
刀具前角可以减少切屑与前刀面的摩擦, 特别是在
圆角根部切削力和切削热比较集中的情况下, 增大
刀具的前角, 可明显减少积屑瘤的产生。降低或提
高切削速度, 可以使切削温度低于或高于积屑瘤产
生区域的温度, 也可控制积屑瘤的产生。
2.2 荧光渗透检测结果
机加 工 后 零 件 的 圆 角 根 部 产 生 积 屑 瘤, 导 致 图 3 零件圆角根部的渗透检测显示( 后乳化型)
零件的表 面 粗 糙 度 大, 在 荧 光 渗 透 检 测 时 积 屑 瘤 虽然高灵敏度的渗透液能有效地检测出圆角根
呈现微弱的点状或者几乎没有显示。利用擦拭技 部的积屑瘤, 但并不意味着在任何情况下都可选择
术, 可以使 缺 陷 中 的 渗 透 液 很 快 地 渗 出 到 零 件 表 高灵敏度的检测方法。例如对粗糙表面使用高灵敏
面, 形成明 显 的 荧 光 显 示。在 全 部 渗 透 检 测 过 程 度的渗透液会使清洗困难, 造成背景过深, 甚至造成
完成之后, 使 用 蘸 有 丙 酮 的 软 毛 刷 对 零 件 的 缺 陷 虚假显示, 达不到检测的目的, 且检测费用也高。因
显示部 分 进 行 擦 拭, 一 个 方 向 上 最 多 擦 拭 两 次。 此, 检测人员需综合考虑灵敏度需求与检测成本来
挥发性溶剂丙酮很容易把缝隙中的渗透液带到零 确定合适的检测技术。
5
4
2022 年 第 44 卷 第 1 期

无损检测
