陈 恺, 等:
基于 Ac q uire软件的相控阵超声曲面自适应仿形方法

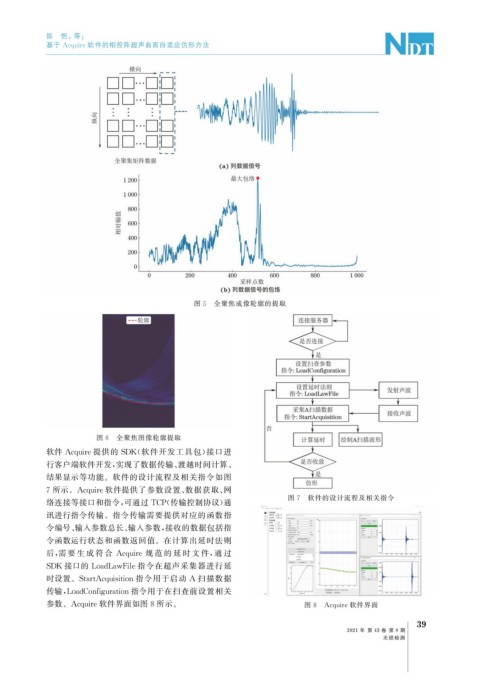

图 5 全聚焦成像轮廓的提取
图 6 全聚焦图像轮廓提取
软件 Ac q uire提供的 SDK ( 软件开发工具包) 接口进
行客户端软件开发, 实现了数据传输、 渡越时间计算、
结果显示等功能。软件的设计流程及相关指令如图
7所示。 Ac q uire软件提供了参数设置、 数据获取、 网
图 7 软件的设计流程及相关指令
络连接等接口和指令, 可通过 TCP ( 传输控制协议) 通
讯进行指令传输。指令传输需要提供对应的函数指
令编号、 输入参数总长、 输入参数, 接收的数据包括指
令函数运行状态和函数返回值。在计算出延时法则
后, 需要 生 成 符 合 Ac q uire 规 范 的 延 时 文 件, 通 过
SDK 接口的 LoadLawFile指令在超声采集器进行延
时设置。 StartAc q uisition指令用于启动 A 扫描数据
传输, LoadConfi g uration指令用于在扫查前设置相关
参数。 Ac q uire软件界面如图8所示。 图 8 Ac q uire软件界面
