商显栋, 等:

多层包扎氨合成塔的在线声发射检测

度为 12mm , 位 于 焊 缝 根 部。 笔 者 推 测 定 位 信 号

与焊缝根 部 条 状 缺 陷 内 部 氧 化 皮 脱 落、 杂 物 摩 擦
及缺陷扩 展 有 关。为 保 证 设 备 的 安 全 运 行, 设 备
停工检修时须对定位源 S2 及 S3 的内部缺陷进行
处理。

4 结语

( 1 )采用常温探头进行在线检测时需要利用波
导杆进行信号采集。波导杆的设计应满足温度及声
发射信号采集的要求。
( 2 )波导杆的存在会使声发射探头信号采集的

灵敏度降低, 部分低幅值信号的缺陷有可能漏检, 可
适当降低门槛值以减小缺陷的漏检率。
( 3 )在线检测过程中会得到有意义的声发射定

位信号, 信号多在第一次升压、 保压及第二次保压过
程中出现, 保压过程的时间可以尽量延长, 以保证收
到更多的有效信号。缺陷信号具有连续型摩擦定位
信号的特征; 集中定位信号的平均上升时间短, 最有
可能是有效的定位信号。
参考文献:

[ 1 ] 李耀明 . 氨合成塔泄漏检验与修复[ J ] . 石油化工设备,
2005 , 34 ( 5 ): 87-88.

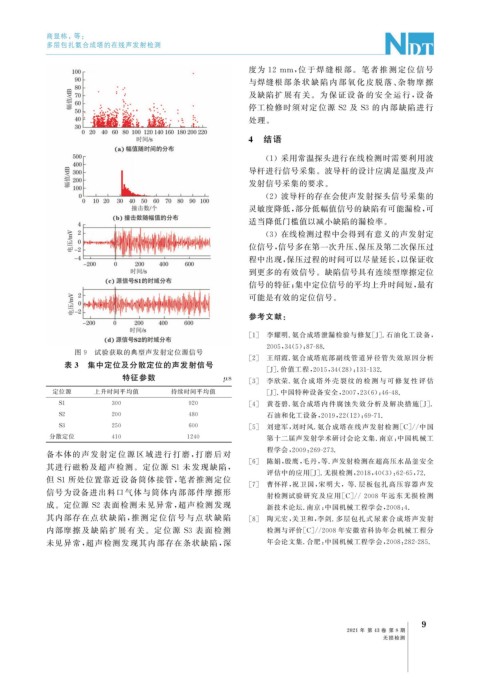

图 9 试验获取的典型声发射定位源信号
[ 2 ] 王绍霞 . 氨合成塔底部副线管道异径管失效原因分析
表 3 集中定位及分散定位的声发射信号
[ J ] . 价值工程, 2015 , 34 ( 28 ): 131-132.
特征参数 μ s [ 3 ] 李欣荣 . 氨 合 成 塔 外 壳 裂 纹 的 检 测 与 可 修 复 性 评 估
定位源 上升时间平均值 持续时间平均值 [ J ] . 中国特种设备安全, 2007 , 23 ( 6 ): 46-48.
S1 300 920 [ 4 ] 黄苍碧 . 氨合成塔内件腐蚀失效分析及解决措施[ J ] .
S2 200 480 石油和化工设备, 2019 , 22 ( 12 ): 69-71.
S3 250 600 [ 5 ] 刘建军, 刘时风 . 氨合成塔在线声发射检测[ C ]// 中国
分散定位 410 1240 第十二届声发射学术研讨会论文集 . 南京: 中国机械工

备本体的 声 发 射 定 位 源 区 域 进 行 打 磨, 打 磨 后 对 程学会, 2009 : 269-273.
[ 6 ] 陈娟, 殷鹰, 毛丹, 等 . 声发射检测在超高压水晶釜安全
其进行磁粉及超声检测。定位源 S1 未发现缺陷,
评估中的应用[ J ] . 无损检测, 2018 , 40 ( 3 ): 62-65 , 72.
但 S1 所处位置靠近设备筒体接管, 笔者推测定位
[ 7 ] 曹怀祥, 祝卫国, 宋明大,等 . 层板包扎高压容器声 发
信号为设备进出料口气体与筒体内部部件摩擦形
射检测试验 研 究 及 应 用[ C ]// 2008 年 远 东 无 损 检 测
成。定位源 S2 表面检测未见异常, 超声检测发现
新技术论坛 . 南京: 中国机械工程学会, 2008 : 4.
其内部存 在 点 状 缺 陷, 推 测 定 位 信 号 与 点 状 缺 陷 [ 8 ] 陶元宏, 关卫和, 李剑 . 多层包扎式尿素合成塔声发射
内部摩擦 及 缺 陷 扩 展 有 关。定 位 源 S3 表 面 检 测 检测与评价[ C ]// 2008 年安徽省科协年会机械工程分
未见异常, 超声检测发现其内部存在条状缺陷, 深 年会论文集 . 合肥: 中国机械工程学会, 2008 : 282-285.
