陈 亮, 等:

钢悬链线立管焊缝的自动超声检测

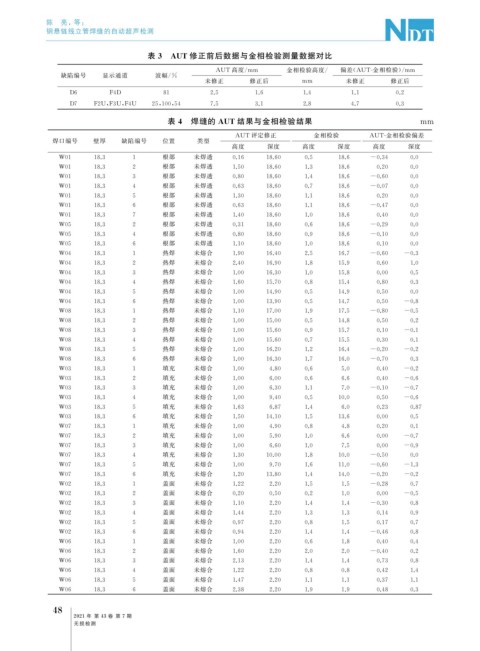

表 3 AUT 修正前后数据与金相检验测量数据对比

AUT 高度 / mm 金相检验高度 / 偏差( AUT- 金相检验)/ mm
缺陷编号 显示通道 波幅 / %
未修正 修正后 mm 未修正 修正后
D6 F4D 81 2.5 1.6 1.4 1.1 0.2
D7 F2U , F3U , F4U 25 , 100 , 54 7.5 3.1 2.8 4.7 0.3
表 4 焊缝的 AUT 结果与金相检验结果 mm
AUT 评定修正 金相检验 AUT- 金相检验偏差
焊口编号 壁厚 缺陷编号 位置 类型
高度 深度 高度 深度 高度 深度
W01 18.3 1 根部 未焊透 0.16 18.60 0.5 18.6 -0.34 0.0
W01 18.3 2 根部 未焊透 1.50 18.60 1.3 18.6 0.20 0.0
W01 18.3 3 根部 未焊透 0.80 18.60 1.4 18.6 -0.60 0.0
W01 18.3 4 根部 未焊透 0.63 18.60 0.7 18.6 -0.07 0.0
W01 18.3 5 根部 未焊透 1.30 18.60 1.1 18.6 0.20 0.0
根部 未焊透
W01 18.3 6 0.63 18.60 1.1 18.6 -0.47 0.0
根部 未焊透
W01 18.3 7 1.40 18.60 1.0 18.6 0.40 0.0
W05 18.3 2 根部 未焊透 0.31 18.60 0.6 18.6 -0.29 0.0
W05 18.3 4 根部 未焊透 0.80 18.60 0.9 18.6 -0.10 0.0
W05 18.3 6 根部 未焊透 1.10 18.60 1.0 18.6 0.10 0.0
W04 18.3 1 热焊 未熔合 1.90 16.40 2.5 16.7 -0.60 -0.3
W04 18.3 2 热焊 未熔合 2.40 16.90 1.8 15.9 0.60 1.0
W04 18.3 3 热焊 未熔合 1.00 16.30 1.0 15.8 0.00 0.5
W04 18.3 4 热焊 未熔合 1.60 15.70 0.8 15.4 0.80 0.3
W04 18.3 5 热焊 未熔合 1.00 14.90 0.5 14.9 0.50 0.0
W04 18.3 6 热焊 未熔合 1.00 13.90 0.5 14.7 0.50 -0.8
W08 18.3 1 热焊 未熔合 1.10 17.00 1.9 17.5 -0.80 -0.5
W08 18.3 2 热焊 未熔合 1.00 15.00 0.5 14.8 0.50 0.2
W08 18.3 3 热焊 未熔合 1.00 15.60 0.9 15.7 0.10 -0.1
W08 18.3 4 热焊 未熔合 1.00 15.60 0.7 15.5 0.30 0.1
热焊 未熔合
W08 18.3 5 1.00 16.20 1.2 16.4 -0.20 -0.2
热焊 未熔合
W08 18.3 6 1.00 16.30 1.7 16.0 -0.70 0.3
填充 未熔合
W03 18.3 1 1.00 4.80 0.6 5.0 0.40 -0.2
W03 18.3 2 填充 未熔合 1.00 6.00 0.6 6.6 0.40 -0.6
W03 18.3 3 填充 未熔合 1.00 6.30 1.1 7.0 -0.10 -0.7
W03 18.3 4 填充 未熔合 1.00 9.40 0.5 10.0 0.50 -0.6
W03 18.3 5 填充 未熔合 1.63 6.87 1.4 6.0 0.23 0.87
W03 18.3 6 填充 未熔合 1.50 14.10 1.5 13.6 0.00 0.5
W07 18.3 1 填充 未熔合 1.00 4.90 0.8 4.8 0.20 0.1
W07 18.3 2 填充 未熔合 1.00 5.90 1.0 6.6 0.00 -0.7
W07 18.3 3 填充 未熔合 1.00 6.60 1.0 7.5 0.00 -0.9
W07 18.3 4 填充 未熔合 1.30 10.00 1.8 10.0 -0.50 0.0
W07 18.3 5 填充 未熔合 1.00 9.70 1.6 11.0 -0.60 -1.3
W07 18.3 6 填充 未熔合 1.20 13.80 1.4 14.0 -0.20 -0.2
W02 18.3 1 盖面 未熔合 1.22 2.20 1.5 1.5 -0.28 0.7
W02 18.3 2 盖面 未熔合 0.20 0.50 0.2 1.0 0.00 -0.5
盖面 未熔合
W02 18.3 3 1.10 2.20 1.4 1.4 -0.30 0.8
盖面 未熔合
W02 18.3 4 1.44 2.20 1.3 1.3 0.14 0.9
W02 18.3 5 盖面 未熔合 0.97 2.20 0.8 1.5 0.17 0.7
W02 18.3 6 盖面 未熔合 0.94 2.20 1.4 1.4 -0.46 0.8
W06 18.3 1 盖面 未熔合 1.00 2.20 0.6 1.8 0.40 0.4
W06 18.3 2 盖面 未熔合 1.60 2.20 2.0 2.0 -0.40 0.2
W06 18.3 3 盖面 未熔合 2.13 2.20 1.4 1.4 0.73 0.8
W06 18.3 4 盖面 未熔合 1.22 2.20 0.8 0.8 0.42 1.4
W06 18.3 5 盖面 未熔合 1.47 2.20 1.1 1.1 0.37 1.1
W06 18.3 6 盖面 未熔合 2.38 2.20 1.9 1.9 0.48 0.3
