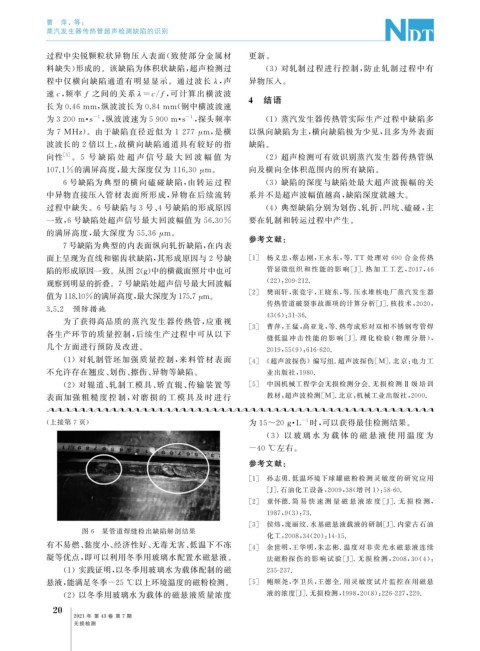

Page 58 - 无损检测2021年第七期

曹 萍, 等:

蒸汽发生器传热管超声检测缺陷的识别

过程中尖锐颗粒状异物压入表面( 致使部分金属材 更新。

料缺失) 形成的。该缺陷为体积状缺陷, 超声检测过 ( 3 )对轧制过程进行控制, 防止轧制过程中有
程中仅横向缺陷通道有明显显示。通过波长λ , 声 异物压入。
速c , 频率 f 之间的关系λ=c / , 可计算出横波波
f

长为0.46mm , 纵波波长为0.84mm ( 钢中横波波速 4 结语

为3200m · s , 纵波波速为5900m · s , 探头频率 ( 1 )蒸汽发生器传热管实际生产过程中缺陷多
-1
-1

为 7MHz )。由于缺陷直径近似为 1277 μ m , 是横 以纵向缺陷为主, 横向缺陷极为少见, 且多为外表面

波波长的 2 倍以上, 故横向缺陷通道具有较好的指 缺陷。

向性 [ 5 ] 。 5 号 缺 陷 处 超 声 信 号 最 大 回 波 幅 值 为 ( 2 )超声检测可有效识别蒸汽发生器传热管纵

107.1% 的满屏高度, 最大深度仅为 116.30 μ m 。 向及横向全体积范围内的所有缺陷。
6 号缺陷为典型的横向磕碰缺陷, 由转运过程 ( 3 )缺陷的深度与缺陷处最大超声波振幅的关

中异物直接压入管材表面所形成, 异物在后续流转 系并不是超声波幅值越高, 缺陷深度就越大。

过程中缺失。 6 号缺陷与 3 号、 4 号缺陷的形成原因 ( 4 )典型缺陷分别为划伤、 轧折、 凹坑、 磕碰, 主
一致, 6 号缺陷处超声信号最大回波幅值为 56.30% 要在轧制和转运过程中产生。

的满屏高度, 最大深度为 55.36 μ m 。
参考文献:
7号缺陷为典型的内表面纵向轧折缺陷, 在内表
面上呈现为直线和锯齿状缺陷, 其形成原因与2号缺 [ 1 ] 杨义忠, 蔡志刚, 王永东, 等 .TT 处理对 690 合金传热
陷的形成原因一致。从图2 () 中的横截面照片中也可 管显微组织 和 性 能 的 影 响 [ J ] . 热 加 工 工 艺, 2017 , 46
g
观察到明显的折叠。 7号缺陷处超声信号最大回波幅 ( 22 ): 209-212.
[ 2 ] 樊雨轩, 张竞宇, 王晓东, 等 . 压水堆核电厂蒸汽发生器
值为118.10%的满屏高度, 最大深度为175.7 μ m 。
传热管道破裂事故源项的计算分析[ J ] . 核技术, 2020 ,
3.5.2 预防措施
43 ( 6 ): 31-36.
为了获得高品质的蒸汽发生器传热管, 应重视
[ 3 ] 曹萍, 王猛, 高亚龙, 等 . 热弯成形对双相不锈钢弯管焊
各生产环节的质量控制, 后续生产过程中可从以下
缝低温 冲 击 性 能 的 影 响 [ J ] . 理 化 检 验 ( 物 理 分 册),
几个方面进行预防及改进。
2019 , 55 ( 9 ): 616-620.

( 1 )对轧制管坯加强质量控制, 来料管材表面 [ 4 ] 《 超声波探伤》编写组 . 超声波探伤[ M ] . 北京: 电力工

不允许存在翘皮、 划伤、 擦伤、 异物等缺陷。 业出版社, 1980.

( 2 )对辊道、 轧制工模具、 矫直辊、 传输装置等 [ 5 ] 中国机械工程学会无损检测分会 . 无 损 检 测 Ⅱ 级 培 训
表面加强 粗 糙 度 控 制, 对 磨 损 的 工 模 具 及 时 进 行 教材: 超声波检测[ M ] . 北京: 机械工业出版社, 2000.

-1
( 上接第 7 页) 为 15~20g L 时, 可以获得最佳检测结果。
·
( 3 )以 玻 璃 水 为 载 体 的 磁 悬 液 使 用 温 度 为

-40 ℃ 左右。
参考文献:
[ 1 ] 孙志勇 . 低温环境下球罐磁粉检测灵敏度的研究应用
[ J ] . 石油化工设备, 2009 , 38 ( 增刊 1 ): 58-60.
[ 2 ] 童怀德 . 简 易 快 速 测 量 磁 悬 液 浓 度 [ J ] . 无 损 检 测,
1987 , 9 ( 3 ): 73.
[ 3 ] 侯炜, 庞丽纹 . 水基磁悬液载液的研制[ J ] . 内蒙古石油
图 6 某管道焊缝检出缺陷解剖结果
化工, 2008 , 34 ( 20 ): 14-15.
有不易燃、 黏度小、 经济性好、 无毒无害、 低温下不冻 [ 4 ] 余世明, 王华明, 朱志彬 . 温度对非荧光水磁悬液连续
凝等优点, 即可以利用冬季用玻璃水配置水磁悬液。 法磁粉探 伤 的 影 响 试 验 [ J ] . 无 损 检 测, 2008 , 30 ( 4 ):

( 1 )实践证明, 以冬季用玻璃水为载体配制的磁 235-237.

悬液, 能满足冬季-25℃以上环境温度的磁粉检测。 [ 5 ] 鲍顺尧, 李卫兵, 王德全 . 用灵敏度试片监控在用磁悬

( 2 )以冬季用玻璃水为载体的磁悬液质量浓度 液的浓度[ J ] . 无损检测, 1998 , 20 ( 8 ): 226-227 , 229.
2
0

2021 年 第 43 卷 第 7 期
无损检测
