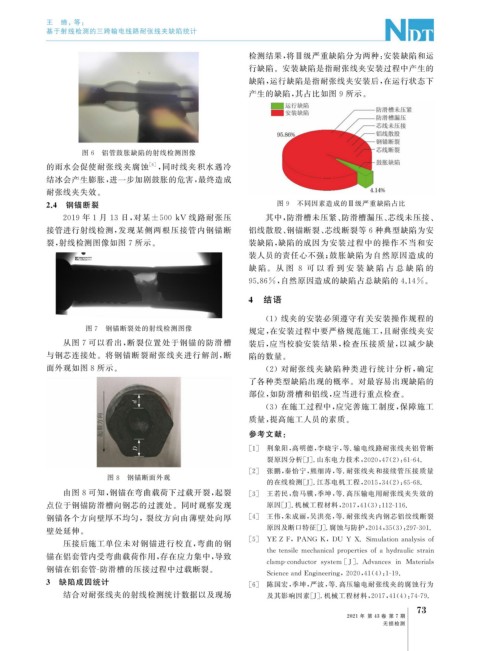

Page 115 - 无损检测2021年第七期

王 缔, 等:

基于射线检测的三跨输电线路耐张线夹缺陷统计

检测结果, 将 Ⅲ 级严重缺陷分为两种: 安装缺陷和运
行缺陷。安装缺陷是指耐张线夹安装过程中产生的
缺陷, 运行缺陷是指耐张线夹安装后, 在运行状态下
产生的缺陷, 其占比如图 9 所示。

图 6 铝管鼓胀缺陷的射线检测图像
的雨水会促使耐张线夹腐蚀 [ 6 ] , 同时线夹积水遇冷
结冰会产生膨胀, 进一步加剧鼓胀的危害, 最终造成

耐张线夹失效。
2.4 钢锚断裂 图 9 不同因素造成的 Ⅲ 级严重缺陷占比
2019 年 1 月 13 日, 对某 ±500kV 线路耐张压 其中, 防滑槽未压紧、 防滑槽漏压、 芯线未压接、

接管进行射线检测, 发现某侧两根压接管内钢锚断 铝线散股、 钢锚断裂、 芯线断裂等 6 种典型缺陷为安
裂, 射线检测图像如图 7 所示。 装缺陷, 缺陷的成因为安装过程中的操作不当和安
装人员的责任心不强; 鼓胀缺陷为自然原因造成的
缺 陷。 从 图 8 可 以 看 到 安 装 缺 陷 占 总 缺 陷 的
95.86% , 自然原因造成的缺陷占总缺陷的 4.14% 。

4 结语

( 1 )线夹的安装必须遵守有关安装操作规程的
图 7 钢锚断裂处的射线检测图像 规定, 在安装过程中要严格规范施工, 且耐张线夹安
从图 7 可以看出, 断裂位置处于钢锚的防滑槽 装后, 应当校验安装结果, 检查压接质量, 以减少缺
与钢芯连接处。将钢锚断裂耐张线夹进行解剖, 断 陷的数量。

面外观如图 8 所示。 ( 2 )对耐张线夹缺陷种类进行统计分析, 确定
了各种类型缺陷出现的概率。对最容易出现缺陷的
部位, 如防滑槽和铝线, 应当进行重点检查。

( 3 )在施工过程中, 应完善施工制度, 保障施工
质量, 提高施工人员的素质。
参考文献:

[ 1 ] 荆象阳, 高明德, 李晓宇, 等 . 输电线路耐张线夹铝管断
裂原因分析[ J ] . 山东电力技术, 2020 , 47 ( 2 ): 61-64.
[ 2 ] 张鹏, 秦怡宁, 熊细涛, 等 . 耐张线夹和接续管压接质量
图 8 钢锚断面外观
的在线检测[ J ] . 江苏电机工程, 2015 , 34 ( 2 ): 65-68.
由图 8 可知, 钢锚在弯曲载荷下过载开裂, 起裂 [ 3 ] 王若民, 詹马骥, 季坤, 等 . 高压输电用耐张线夹失效的
点位于钢锚防滑槽向钢芯的过渡处。同时观察发现 原因[ J ] . 机械工程材料, 2017 , 41 ( 3 ): 112-116.
钢锚各个方向壁厚不均匀,裂纹方向由薄壁处向厚 [ 4 ] 王伟, 朱成丽, 吴洪亮, 等. 耐张线夹内钢芯铝绞线断裂

原因及断口特征[ J ] . 腐蚀与防护, 2014 , 35 ( 3 ): 297-301.
壁处延伸。

压接后施工单位未对钢锚进行校直, 弯曲的钢 [ 5 ] YEZF , PANG K , DU Y X.Simulationanal y sisof

thetensilemechanicalp ro p ertiesofah y draulicstrain
锚在铝套管内受弯曲载荷作用, 存在应力集中, 导致
clam p -conductors y stem [ J ] .Advancesin Materials
钢锚在铝套管 - 防滑槽的压接过程中过载断裂。
ScienceandEn g ineerin g , 2020 , 41 ( 4 ): 1-19.
3 缺陷成因统计 [ 6 ] 陈国宏, 季坤, 严波, 等 . 高压输电耐张线夹的腐蚀行为
结合对耐张线夹的射线检测统计数据以及现场 及其影响因素[ J ] . 机械工程材料, 2017 , 41 ( 4 ): 74-79.
3
7

2021 年 第 43 卷 第 7 期
无损检测
