赵俊生, 等:

压力管道腐蚀深度的数字射线成像检测

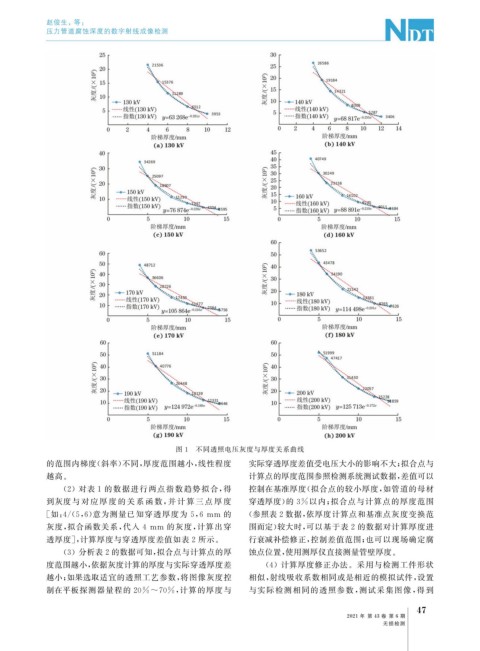

图 1 不同透照电压灰度与厚度关系曲线
的范围内梯度( 斜率) 不同, 厚度范围越小, 线性程度 实际穿透厚度差值受电压大小的影响不大; 拟合点与

越高。 计算点的厚度范围参照检测系统测试数据, 差值可以
( 2 )对表 1 的数据进行两点指数趋势拟合, 得 控制在基准厚度( 拟合点的较小厚度, 如管道的母材

到灰度与 对 应 厚 度 的 关 系 函 数, 并 计 算 三 点 厚 度 穿透厚度) 的 3% 以内; 拟合点与计算点的厚度范围
[ 如: 4 /( 5 , 6 ) 意为测量已知穿透厚度为 5 , 6 mm 的 ( 参照表2数据, 依厚度计算点和基准点灰度变换范

灰度, 拟合函数关系, 代入 4 mm 的灰度, 计算出穿 围而定) 较大时, 可以基于表 2 的数据对计算厚度进

透厚度], 计算厚度与穿透厚度差值如表 2 所示。 行衰减补偿修正, 控制差值范围; 也可以现场确定腐

( 3 )分析表2的数据可知, 拟合点与计算点的厚 蚀点位置, 使用测厚仪直接测量管壁厚度。
度范围越小, 依据灰度计算的厚度与实际穿透厚度差 ( 4 )计算厚度修正办法。采用与检测工件形状

越小; 如果选取适宜的透照工艺参数, 将图像灰度控 相似, 射线吸收系数相同或是相近的模拟试件, 设置
制在平板探测器量程的 20%~70% , 计算的厚度与 与实际检测相同的透照参数, 测试采集图像, 得到
