张炳奇, 等:
管道内壁裂纹的相控阵超声检测

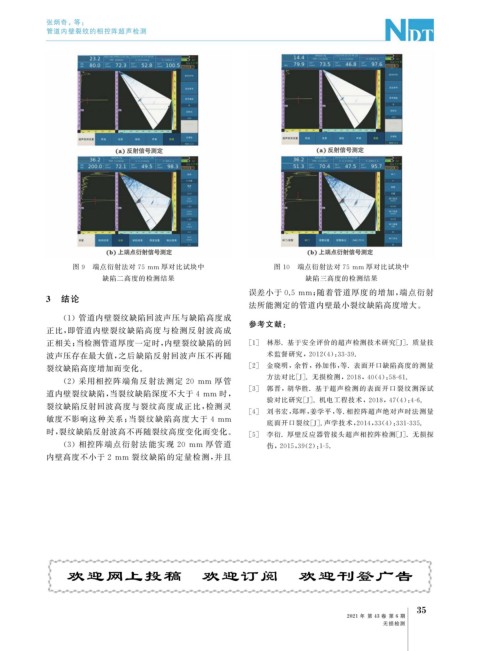

图 9 端点衍射法对 75mm 厚对比试块中 图 10 端点衍射法对 75mm 厚对比试块中
缺陷二高度的检测结果 缺陷三高度的检测结果
误差小于 0.5mm ; 随着管道厚度的增加, 端点衍射
3 结论
法所能测定的管道内壁最小裂纹缺陷高度增大。
( 1 )管道内壁裂纹缺陷回波声压与缺陷高度成 参考文献:
正比, 即管道内壁裂纹缺陷高度与检测反射波高成
正相关; 当检测管道厚度一定时, 内壁裂纹缺陷的回 [ 1 ] 林彤 . 基于安全评价的超声检测技术研究[ J ] . 质量技
波声压存在最大值, 之后缺陷反射回波声压不再随 术监督研究, 2012 ( 4 ): 33-39.
[ 2 ] 金晓明,余哲,孙加伟, 等 . 表面开口缺陷高度的测量
裂纹缺陷高度增加而变化。
( 2 )采用相控阵端角反射法测定 20 mm 厚管 方法对比[ J ] . 无损检测, 2018 , 40 ( 4 ): 58-61.
[ 3 ] 郭晋,胡华胜 . 基于超声检测的表面开口裂纹测深试
道内壁裂纹缺陷, 当裂纹缺陷深度不大于 4mm 时,
验对比研究[ J ] . 机电工程技术, 2018 , 47 ( 4 ): 4-6.
裂纹缺陷反射回波高度与裂纹高度成正比, 检测灵
[ 4 ] 刘书宏, 郑晖, 姜学平, 等 . 相控阵超声绝对声时法测量
敏度不影响这种关系; 当裂纹缺陷高度大于 4mm
底面开口裂纹[ J ] . 声学技术, 2014 , 33 ( 4 ): 331-335.
时, 裂纹缺陷反射波高不再随裂纹高度变化而变化。 [ 5 ] 李衍 . 厚壁反应器管接头超声相控阵检测[ J ] . 无损探
( 3 )相控阵端点衍射法能实现 20 mm 厚管道 伤, 2015 , 39 ( 2 ): 1-5.
内壁高度不小于 2 mm 裂纹缺陷的定量检测, 并且
