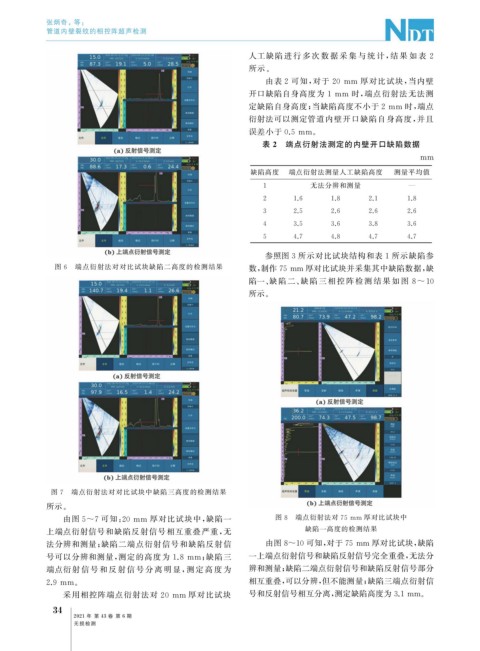

Page 72 - 无损检测 2021年第六期

张炳奇, 等:

管道内壁裂纹的相控阵超声检测

人工缺陷 进 行 多 次 数 据 采 集 与 统 计, 结 果 如 表 2
所示。
由表 2 可知, 对于 20mm 厚对比试块, 当内壁

开口缺陷自身高度为 1 mm 时, 端点衍射法无法测
定缺陷自身高度; 当缺陷高度不小于 2mm 时, 端点

衍射法可以测定管道内壁开口缺陷自身高度, 并且

误差小于 0.5mm 。
表 2 端点衍射法测定的内壁开口缺陷数据
mm
缺陷高度 端点衍射法测量人工缺陷高度 测量平均值

1 无法分辨和测量 —
2 1.6 1.8 2.1 1.8
3 2.5 2.6 2.6 2.6
4 3.5 3.6 3.8 3.6
5 4.7 4.8 4.7 4.7

参照图3 所示对比试块结构和表 1 所示缺陷参
图 6 端点衍射法对对比试块缺陷二高度的检测结果 数, 制作75mm 厚对比试块并采集其中缺陷数据, 缺

陷一、 缺 陷 二、 缺 陷 三 相 控 阵 检 测 结 果 如 图 8~10
所示。

图 7 端点衍射法对对比试块中缺陷三高度的检测结果
所示。

由图 5~7 可知: 20mm 厚对比试块中, 缺陷一 图 8 端点衍射法对 75mm 厚对比试块中
上端点衍射信号和缺陷反射信号相互重叠严重, 无 缺陷一高度的检测结果

法分辨和测量; 缺陷二端点衍射信号和缺陷反射信 由图8~10可知, 对于75mm 厚对比试块, 缺陷

号可以分辨和测量, 测定的高度为 1.8mm ; 缺陷三 一上端点衍射信号和缺陷反射信号完全重叠, 无法分
端点衍射 信 号 和 反 射 信 号 分 离 明 显, 测 定 高 度 为 辨和测量; 缺陷二端点衍射信号和缺陷反射信号部分
相互重叠, 可以分辨, 但不能测量; 缺陷三端点衍射信
2.9mm 。

采用相控阵端点衍射法对 20mm 厚对比试块 号和反射信号相互分离, 测定缺陷高度为3.1mm 。
4
3
2021 年 第 43 卷 第 6 期

无损检测
