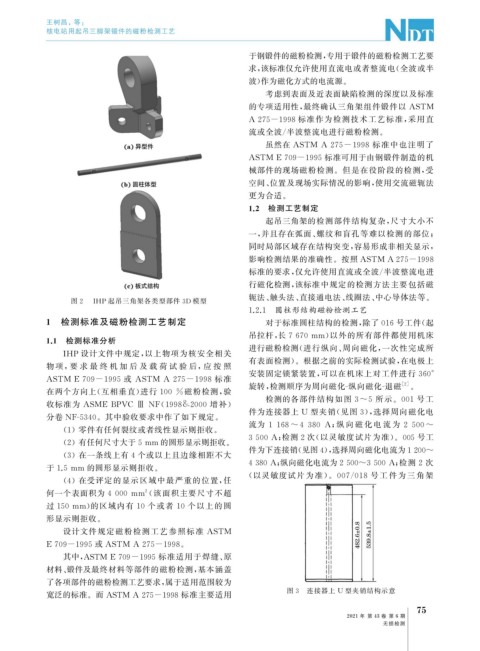

Page 117 - 无损检测 2021年第六期
P. 117
王树昌, 等:
核电站用起吊三脚架锻件的磁粉检测工艺
于钢锻件的磁粉检测, 专用于锻件的磁粉检测工艺要
求, 该标准仅允许使用直流电或者整流电( 全波或半
波) 作为磁化方式的电流源。
考虑到表面及近表面缺陷检测的深度以及标准
的专项适用性, 最终确认三角架组件锻件以 ASTM
A275-1998 标准作为检测技术工艺标准, 采用直
流或全波 / 半波整流电进行磁粉检测。
虽然在 ASTM A275-1998 标准中也注明了
ASTM E709-1995 标准可用于由钢锻件制造的机
械部件的现场磁粉检测。但是在役阶段的检测, 受
空间、 位置及现场实际情况的影响, 使用交流磁轭法
更为合适。
1.2 检测工艺制定
起吊三角架的检测部件结构复杂, 尺寸大小不
一, 并且存在弧面、 螺纹和盲孔等难以检测的部位;
同时局部区域存在结构突变, 容易形成非相关显示,
影响检测结果的准确性。按照 ASTM A275-1998
标准的要求, 仅允许使用直流或全波 / 半波整流电进
行磁化检测, 该标准中规定的检测方法主要包括磁
图 2 IHP 起吊三角架各类型部件 3D 模型 轭法、 触头法、 直接通电法、 线圈法、 中心导体法等。
1.2.1 圆柱形结构磁粉检测工艺
1 检测标准及磁粉检测工艺制定 对于标准圆柱结构的检测, 除了 016 号工件( 起
吊拉杆, 长 7670mm ) 以外的所有部件都使用机床
1.1 检测标准分析
进行磁粉检测( 进行纵向、 周向磁化, 一次性完成所
IHP 设计文件中规定, 以上物项为核安全相关
有表面检测)。根据之前的实际检测试验, 在电极上
物 项, 要 求 最 终 机 加 后 及 载 荷 试 验 后, 应 按 照
ASTM E709-1995 或 ASTM A275-1998 标准 安装固定锁紧装置, 可以在机床上对工件进行 360°
旋转, 检测顺序为周向磁化 - 纵向磁化 - 退磁 [ 2 ] 。
在两个方向上( 互相垂直) 进行 100 % 磁粉检测, 验
检测的各部件结构如图 3~5 所示。 001 号工
收标准为 ASMEBPVC Ⅲ NF ( 1998&2000 增补)
件为连接器上 U 型夹销( 见图 3 ), 选择周向磁化电
分卷 NF-5340 。其中验收要求中作了如下规定。
流为 1168~4380 A ; 纵 向 磁 化 电 流 为 2500~
( 1 )零件有任何裂纹或者线性显示则拒收。
3500A ; 检测 2 次( 以灵敏度试片为准)。 005 号工
( 2 )有任何尺寸大于5mm 的圆形显示则拒收。
( 3 )在一条线上有 4 个或以上且边缘相距不大 件为下连接销( 见图4 ), 选择周向磁化电流为1200~
4380A ; 纵向磁化电流为2500~3500A ; 检测 2 次
于 1.5mm 的圆形显示则拒收。
( 以灵敏度试片 为 准)。 007 / 018 号 工 件 为 三 角 架
( 4 )在受评定的显示区域中最严重的位置, 任
何一个表面积为 4000 mm ( 该面积主要尺寸不超
2
过 150mm ) 的区域内有 10 个或者 10 个以上的圆
形显示则拒收。
设计文件规定磁粉检测工艺参照标准 ASTM
E709-1995 或 ASTM A275-1998 。
其中, ASTM E709-1995 标准适用于焊缝、 原
材料、 锻件及最终材料等部件的磁粉检测, 基本涵盖
了各项部件的磁粉检测工艺要求, 属于适用范围较为
图 3 连接器上 U 型夹销结构示意
宽泛的标准。而 ASTM A275-1998 标准主要适用
5
7
2021 年 第 43 卷 第 6 期
无损检测
