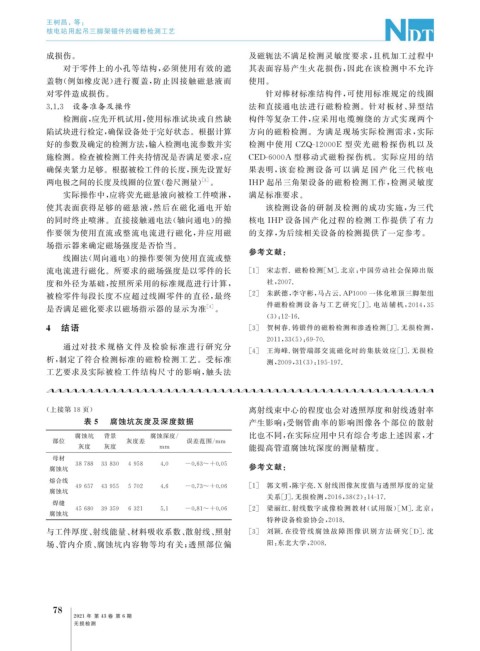

Page 120 - 无损检测 2021年第六期

王树昌, 等:

核电站用起吊三脚架锻件的磁粉检测工艺

成损伤。 及磁轭法不满足检测灵敏度要求, 且机加工过程中
对于零件上的小孔等结构, 必须使用有效的遮 其表面容易产生火花损伤, 因此在该检测中不允许
盖物( 例如橡皮泥) 进行覆盖, 防止因接触磁悬液而 使用。
对零件造成损伤。 针对棒材标准结构件, 可使用标准规定的线圈
3.1.3 设备准备及操作 法和直接通电法进行磁粉检测。针对板材、 异型结
检测前, 应先开机试用, 使用标准试块或自然缺 构件等复杂工件, 应采用电缆缠绕的方式实现两个
陷试块进行检定, 确保设备处于完好状态。根据计算 方向的磁粉检测。为满足现场实际检测需求, 实际
好的参数及确定的检测方法, 输入检测电流参数并实 检测中使用 CZQ-12000E 型荧光磁粉探伤 机 以 及
施检测。检查被检测工件夹持情况是否满足要求, 应 CED-6000A 型移动式磁粉探伤机。实际应用的结
确保夹紧力足够。根据被检工件的长度, 预先设置好 果表明, 该 套 检 测 设 备 可 以 满 足 国 产 化 三 代 核 电
[ 3 ]
两电极之间的长度及线圈的位置( 卷尺测量) 。 IHP 起吊三角架设备的磁粉检测工作, 检测灵敏度
实际操作中, 应将荧光磁悬液向被检工件喷淋, 满足标准要求。
使其表面获得足够的磁悬液, 然后在磁化通电开始 该检测设备的研制及检测的成功实施, 为三代
的同时终止喷淋。直接接触通电法( 轴向通电) 的操 核电IHP 设备国产化过程的检测工作提供了有力
作要领为使用直流或整流电流进行磁化, 并应用磁 的支撑, 为后续相关设备的检测提供了一定参考。
场指示器来确定磁场强度是否恰当。
参考文献:
线圈法( 周向通电) 的操作要领为使用直流或整
流电流进行磁化。所要求的磁场强度是以零件的长 [ 1 ] 宋志哲 . 磁粉检测[ M ] . 北京: 中国劳动社会保障出版

度和外径为基础, 按照所采用的标准规范进行计算, 社, 2007.
被检零件每段长度不应超过线圈零件的直径, 最终 [ 2 ] 朱跃德, 李守彬, 马占云 .AP1000 一体化堆顶三脚架组
是否满足磁化要求以磁场指示器的显示为准 [ 4 ] 。 件磁粉检测 设 备 与 工 艺 研 究 [ J ] . 电 站 辅 机, 2014 , 35
( 3 ): 12-16.
4 结语 [ 3 ] 贺树春 . 铸锻件的磁粉检测和渗透检测[ J ] . 无损检测,
2011 , 33 ( 5 ): 69-70.
通过对技术规格文件及检验标准进行 研究分 [ 4 ] 王海峰 . 钢管端部交流磁化时的集肤效应[ J ] . 无 损 检
析, 制定了符合检测标准的磁粉检测工艺。受标准
测, 2009 , 31 ( 3 ): 195-197.
工艺要求及实际被检工件结构尺寸的影响, 触头法

( 上接第 18 页) 离射线束中心的程度也会对透照厚度和射线透射率

表 5 腐蚀坑灰度及深度数据 产生影响; 受钢管曲率的影响图像各个部位的散射
腐蚀坑 背景 腐蚀深度 / 比也不同, 在实际应用中只有综合考虑上述因素, 才
部位 灰度差 误差范围 / mm
灰度 灰度 mm 能提高管道腐蚀坑深度的测量精度。
母材

38788 33830 4958 4.0 -0.63~+0.05 参考文献:
腐蚀坑
熔合线

49657 43955 5702 4.6 -0.73~+0.06 [ 1 ] 郭文明, 陈宇亮 .X 射线图像灰度值与透照厚度的定量
腐蚀坑
关系[ J ] . 无损检测, 2016 , 38 ( 2 ): 14-17.
焊缝

45680 39359 6321 5.1 -0.81~+0.06 [ 2 ] 梁丽红 . 射线数字成像检测教材( 试用版)[ M ] . 北 京:
腐蚀坑
特种设备检验协会, 2018.
与工件厚度、 射线能量、 材料吸收系数、 散射线、 照射 [ 3 ] 刘颖 . 在役管 线 腐 蚀 故 障 图 像 识 别 方 法 研 究 [ D ] . 沈
场、 管内介质、 腐蚀坑内容物等均有关; 透照部位偏 阳: 东北大学, 2008.

8
7

2021 年 第 43 卷 第 6 期
无损检测
