试验研究

DOI : 10.11973 / ws j c202104009

双层管间隙的超声检测

王学芹, 胡志强, 刘丹华, 武兴华, 王晓宇

( 核工业西南物理研究院, 成都 610225 )

摘 要:针对双层管的制造加工工艺有可能造成内外管壁厚度不同的问题, 介绍了一种填充介
质的超声检测方法, 该方法可对双层管的间隙进行测量, 将超声检测结果与三坐标测量结果进行对
比, 得出了超声检测结果精度高的结论, 说明该方法满足设计要求, 适合于所设计双层管的间隙测量。

关键词:双层管; 间隙; 测量; 超声检测

中图分类号: TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2021 ) 04-0036-04

Ultrasonictestin g ofthe g a pofdouble-la y eredtube

WANGXue q in , HUZhi q ian g LIUDanhua , WUXin g hua , WANGXiao y u
,

( CNNCSouthwesternInstituteofPh y sics , Chen g du610225 , China )

Abstract : Duetothe manufacturin gp rocess , thethicknessoftheinnerandoutertubewallsofthedouble-

la y eredtubema yincreaseordecrease , andtheaxialit ycorres p ondin g l ychan g es , resultin ginthechan g eofthe

intervalofdouble-la y eredtube.Inthisp a p er , amethodofultrasonictestin gmethodb y fillin gmedium wasusedto

measuretheinterval.The measurementresults werecom p ared withtheresultsofthree-coordinates measurin g

machine.Itisconcludedthatthemeasurementresultofultrasonictestin g methodisaccurateandsuitableforthe

intervalmeasurementofthedouble-la y eredtube.

Ke ywords : double-la y eredtube ; interval ; measurement ; ultrasonictestin g
国际热核实验堆( ITER ) 作为世界上第一个热 中, 屏蔽块不仅用于屏蔽中子, 同时与 TBM 框架等
核 聚 变 实 验 堆, 其 目 标 是 为 未 来 聚 变 示 范 堆 其他部件共同构成 ITER 装置的真空边界, 是包层
( DEMO ) 的 设 计 和 建 造 提 供 技 术 和 数 据 基 础。 系统的关键部件之一。 TBM 屏蔽块由法兰、 隔板、
ITER 装置上专门留有试验包层窗口, 用于开展包 外框架、 后板、 管道等构成, 其中有 5 根管道采用双
层的系统运行、 控制试验、 产氚、 排热、 中子辐照特性 层管( 见图 1 ) 的设计, 内管、 外管以及管外的工况各
及材料相容性等功能性试验研究, 其对于 DEMO 聚 不相同。介质在输运过程中, 内管会发生膨胀与振
变堆的发展至关重要, 也是中方加入 ITER 计划所 动, 造成内外管的同轴度偏差, 同时由于工况原因,
要掌握的关键技术 [ 1 ] 。 内外管壁严禁相互触碰, 因而设计对内外管之间的
中方负责的氦冷陶瓷增殖剂氚试验包层 模块 间隙尺寸提出了较高的精度要求。笔者介绍了一种
( HCCBTBM ) 的 试 验 包 层 系 统 由 TBM-set [ 包 括

TBM ( 试验包层模块) 本体模块和屏蔽块]、 氦冷却
系统、 冷却剂净化系统、 氚提 取 系 统 等 组 成 [ 2 ] 。其

收稿日期: 2020-06-15
基金项目: 国 家 重 点 研 发 计 划 资 助 项 目 ( 2017YFE0300503 ,
2017YFE0300601 )
作者简介: 王学芹( 1989- ), 女, 硕士, 主要从事金属材料无损检
测工作

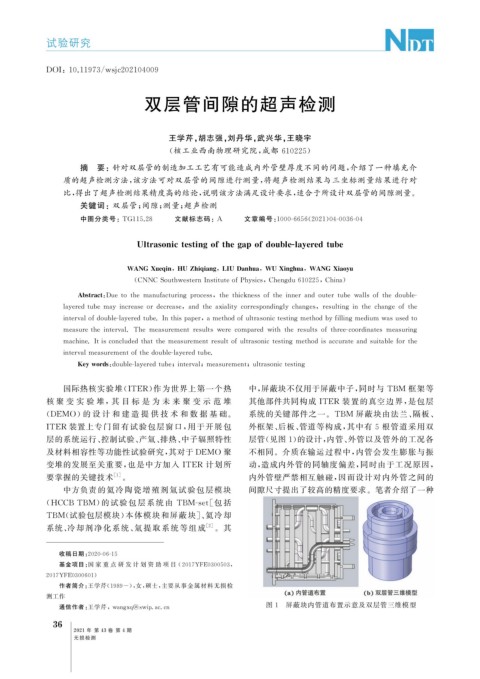

图 1 屏蔽块内管道布置示意及双层管三维模型

通信作者: 王学芹, wan g x q @swi p .ac.cn
