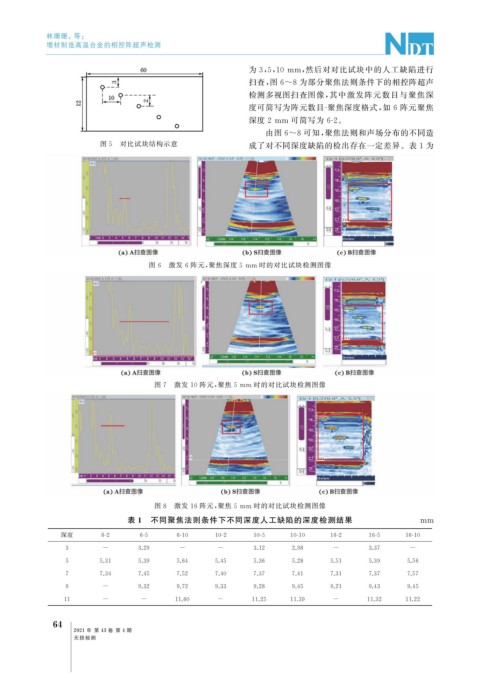

林珊珊, 等:

增材制造高温合金的相控阵超声检测

为 3 , 5 , 10mm , 然后对对比试块中的人工缺陷进行
扫查, 图 6~8 为部分聚焦法则条件下的相控阵超声
检测多视图扫查图像, 其中激发阵元数目与聚焦深
度可简写为阵元数目 - 聚焦深度格式, 如 6 阵元聚焦

深度 2mm 可简写为 6-2 。
由图 6~8 可知, 聚焦法则和声场分布的不同造
图 5 对比试块结构示意 成了对不同深度缺陷的检出存在一定差异。表 1 为

图 6 激发 6 阵元, 聚焦深度 5mm 时的对比试块检测图像

图 7 激发 10 阵元, 聚焦 5mm 时的对比试块检测图像

图 8 激发 16 阵元, 聚焦 5mm 时的对比试块检测图像
表 1 不同聚焦法则条件下不同深度人工缺陷的深度检测结果 mm
深度 6-2 6-5 6-10 10-2 10-5 10-10 16-2 16-5 16-10

3 - 3.29 - - 3.12 2.98 - 3.37 -
5 5.31 5.39 5.64 5.45 5.36 5.28 5.51 5.39 5.56
7 7.34 7.45 7.52 7.40 7.37 7.41 7.31 7.37 7.57
9 - 9.32 9.72 9.33 9.28 9.45 9.21 9.43 9.45
11 - - 11.60 - 11.25 11.39 - 11.32 11.22
