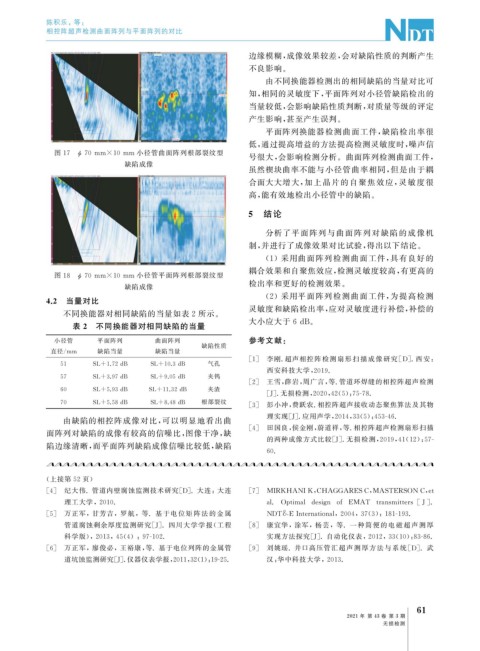

Page 103 - 无损检测2021年第三期

陈积乐, 等:

相控阵超声检测曲面阵列与平面阵列的对比

边缘模糊, 成像效果较差, 会对缺陷性质的判断产生
不良影响。
由不同换能器检测出的相同缺陷的当量对比可
知, 相同的灵敏度下, 平面阵列对小径管缺陷检出的
当量较低, 会影响缺陷性质判断, 对质量等级的评定
产生影响, 甚至产生误判。
平面阵列换能器检测曲面工件, 缺陷检出率很
低, 通过提高增益的方法提高检测灵敏度时, 噪声信

图 17 ϕ 70mm×10mm 小径管曲面阵列根部裂纹型
号很大, 会影响检测分析。曲面阵列检测曲面工件,
缺陷成像
虽然楔块曲率不能与小径管曲率相同, 但是由于耦
合面大大增大, 加上晶片的自聚焦效应, 灵敏度很
高, 能有效地检出小径管中的缺陷。
5 结论

分析了平面阵列与曲面阵列对缺陷的成像机
制, 并进行了成像效果对比试验, 得出以下结论。

( 1 )采用曲面阵列检测曲面工件, 具有良好的
耦合效果和自聚焦效应, 检测灵敏度较高, 有更高的

图 18 ϕ 70mm×10mm 小径管平面阵列根部裂纹型

缺陷成像 检出率和更好的检测效果。

( 2 )采用平面阵列检测曲面工件, 为提高检测
4.2 当量对比
灵敏度和缺陷检出率, 应对灵敏度进行补偿, 补偿的
不同换能器对相同缺陷的当量如表 2 所示。
大小应大于 6dB 。
表 2 不同换能器对相同缺陷的当量
小径管 平面阵列 曲面阵列 参考文献:
缺陷性质
直径 / mm 缺陷当量 缺陷当量
[ 1 ] 李刚 . 超声相控 阵 检 测 扇 形 扫 描 成 像 研 究[ D ] . 西 安:

51 SL+1.72dB SL+10.3dB 气孔
西安科技大学, 2019.

57 SL+3.97dB SL+9.05dB 夹钨
[ 2 ] 王雪, 薛岩, 周广言, 等 . 管道环焊缝的相控阵超声检测

60 SL+5.93dB SL+11.32dB 夹渣
[ J ] . 无损检测, 2020 , 42 ( 5 ): 75-78.

70 SL+5.58dB SL+8.48dB 根部裂纹 [ 3 ] 彭小冲, 费跃农 . 相控阵超声接收动态聚焦算法及其物
由缺陷的相控阵成像对比, 可以明显地看出曲 理实现[ J ] . 应用声学, 2014 , 33 ( 5 ): 453-46.
[ 4 ] 田国良, 侯金刚, 蔚道祥, 等 . 相控阵超声检测扇形扫描
面阵列对缺陷的成像有较高的信噪比, 图像干净, 缺
的两种成像方式比较[ J ] . 无损检测, 2019 , 41 ( 12 ): 57-
陷边缘清晰, 而平面阵列缺陷成像信噪比较低, 缺陷
60.

( 上接第 52 页)

[ 4 ] 纪大伟 . 管道内壁腐蚀监测技术研究[ D ] . 大连:大连 [ 7 ] MIRKHANIK , CHAGGARESC , MASTERSONC , et

理工大学, 2010. al. O p timal desi g n of EMAT transmitters [ J ] .

[ 5 ] 万正军,甘芳吉,罗 航,等 .基 于 电 位 矩 阵 法 的 金 属 NDT&EInternational , 2004 , 37 ( 3 ): 181-193.

管道腐蚀剩余厚度监测研究[ J ] .四川大学学报( 工程 [ 8 ] 康宜华,涂军,杨芸,等 .一 种 简 便 的 电 磁 超 声 测 厚

科学版), 2013 , 45 ( 4 ): 97-102. 实现方法探究[ J ] . 自动化仪表, 2012 , 33 ( 10 ): 83-86.

[ 6 ] 万正军,廖俊必,王裕康, 等 . 基于电位列阵的金属管 [ 9 ] 刘姚瑶 . 井口高压管汇超声 测 厚 方 法 与 系 统[ D ] .武

道坑蚀监测研究[ J ] . 仪器仪表学报, 2011 , 32 ( 1 ): 19-25. 汉: 华中科技大学, 2013.
1
6

2021 年 第 43 卷 第 3 期
无损检测
