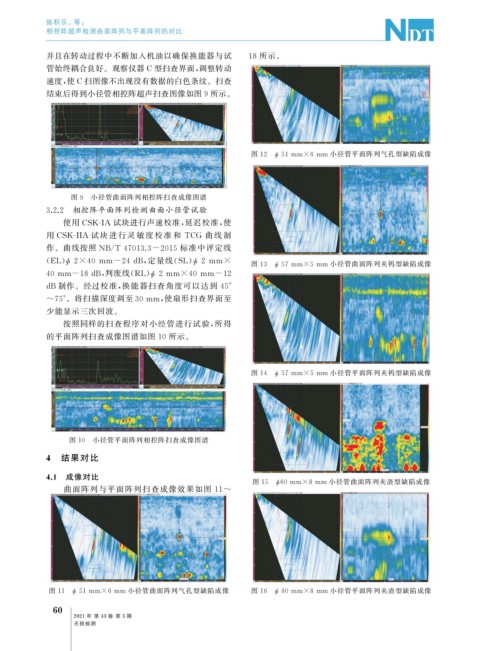

Page 102 - 无损检测2021年第三期
P. 102
陈积乐, 等:
相控阵超声检测曲面阵列与平面阵列的对比
并且在转动过程中不断加入机油以确保换能器与试 18 所示。
管始终耦合良好。观察仪器 C 型扫查界面, 调整转动
速度, 使 C 扫图像不出现没有数据的白色条纹。扫查
结束后得到小径管相控阵超声扫查图像如图9所示。
图 12 ϕ 51mm×6mm 小径管平面阵列气孔型缺陷成像
图 9 小径管曲面阵列相控阵扫查成像图谱
3.2.2 相控阵平面阵列检测曲面小径管试验
使用 CSK-IA 试块进行声速校准, 延迟校准, 使
用 CSK-IIA 试块 进 行 灵 敏 度 校 准 和 TCG 曲 线 制
作。曲线按照 NB / T47013.3-2015 标准中评定线
ϕ
ϕ
( EL ) 2×40 mm-24dB , 定量线( SL ) 2 mm× 图 13 ϕ 57mm×5mm 小径管曲面阵列夹钨型缺陷成像
ϕ
40mm-18dB , 判废线( RL ) 2mm×40mm-12
dB 制作。经过校准, 换能器扫查角度可以达到 45°
~75° 。将扫描深度调至30mm , 使扇形扫查界面至
少能显示三次回波。
按照同样的扫查程序对小经管进行试验, 所得
的平面阵列扫查成像图谱如图 10 所示。
图 14 ϕ 57mm×5mm 小径管平面阵列夹钨型缺陷成像
图 10 小径管平面阵列相控阵扫查成像图谱
4 结果对比
4.1 成像对比
图 15 ϕ 60mm×8mm 小径管曲面阵列夹渣型缺陷成像
曲面阵列与平面阵列扫查成像效果如图 11~
图 11 ϕ 51mm×6mm 小径管曲面阵列气孔型缺陷成像 图 16 ϕ 60mm×8mm 小径管平面阵列夹渣型缺陷成像
6
0
2021 年 第 43 卷 第 3 期
无损检测
