党长营, 等:

基于 Bezier拟合的射线检测焊缝缺陷指数和峰谷指数的计算

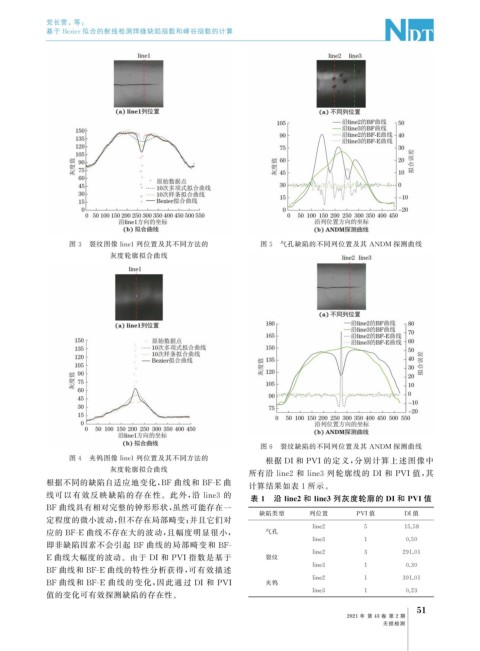

图 3 裂纹图像line1 列位置及其不同方法的 图 5 气孔缺陷的不同列位置及其 ANDM 探测曲线
灰度轮廓拟合曲线

图 6 裂纹缺陷的不同列位置及其 ANDM 探测曲线
图 4 夹钨图像line1 列位置及其不同方法的 根据 DI和 PVI的定义, 分别计算上述图像中
灰度轮廓拟合曲线
所有沿line2 和line3 列轮廓线的 DI和 PVI值, 其
根据不同的缺陷自适应地变化, BF 曲线和 BF-E 曲
计算结果如表 1 所示。
线可以有效反映缺陷的存在性。此外, 沿 line3 的 表 1 沿line2 和line3 列灰度轮廓的 DI和 PVI值
BF 曲线具有相对完整的钟形形状, 虽然可能存在一
缺陷类型 列位置 PVI值 DI值
定程度的微小波动, 但不存在局部畸变; 并且它们对
line2 5 15.58
应的 BF-E 曲线不存在大的波动, 且幅度明显很小, 气孔
line3 1 0.50
即非缺陷因素不会引起 BF 曲线的局部畸变和 BF-
E 曲线大幅度的波动。由于 DI和 PVI指数是基于 裂纹 line2 3 291.01
BF 曲线和 BF-E 曲线的特性分析获得, 可有效描述 line3 1 0.30
line2 1 391.01
BF 曲线和 BF-E 曲线的变化, 因此通过 DI和 PVI 夹钨
line3 1 0.23
值的变化可有效探测缺陷的存在性。
