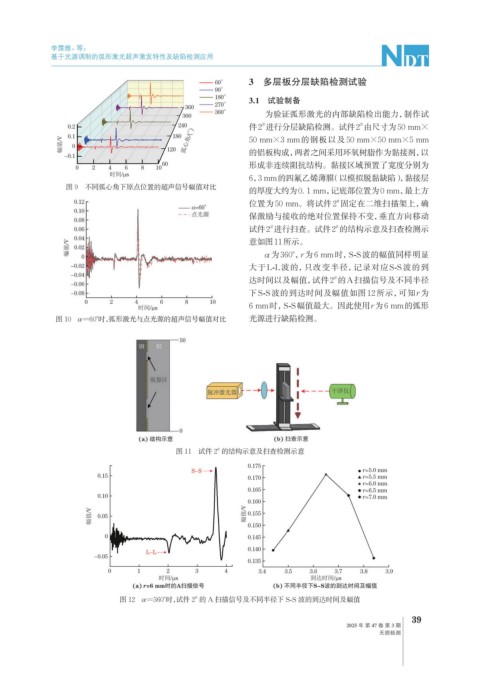

李霂维,等:

              基于光源调制的弧形激光超声激发特性及缺陷检测应用

                                                                3  多层板分层缺陷检测试验

                                                                3.1  试验制备

                                                                     为验证弧形激光的内部缺陷检出能力,制作试
                                                                                             #
                                                                    #
                                                                件2 进行分层缺陷检测。试件2 由尺寸为50 mm×
                                                                50 mm×3 mm的钢板以及 50 mm×50 mm×5 mm
                                                                的铝板构成,两者之间采用环氧树脂作为黏接剂,以
                                                                形成非连续阻抗结构。黏接区域预置了宽度分别为
                                                                6,3 mm的四氟乙烯薄膜 (以模拟脱黏缺陷),黏接层
                  图 9  不同弧心角下原点位置的超声信号幅值对比
                                                                的厚度大约为0. 1 mm,记底部位置为0 mm,最上方
                                                                位置为50 mm。将试件2 固定在二维扫描架上,确
                                                                                       #
                                                                保激励与接收的绝对位置保持不变,垂直方向移动
                                                                                       #
                                                                试件2 进行扫查。试件2 的结构示意及扫查检测示
                                                                      #
                                                                意如图11所示。
                                                                    α 为360°, r为6 mm时,S-S波的幅值同样明显
                                                                大于L-L波的,只改变半径,记录对应S-S波的到
                                                                达时间以及幅值,试件2 的A扫描信号及不同半径
                                                                                      #
                                                                下S-S波的到达时间及幅值如图12 所示,可知r为
                                                                6 mm时,S-S幅值最大。因此使用r为6 mm的弧形
               图 10  α=60°时,弧形激光与点光源的超声信号幅值对比                   光源进行缺陷检测。



















                                              图 11  试件 2 的结构示意及扫查检测示意
                                                        #





















                                                   #
                               图 12  α=360°时,试件 2 的 A 扫描信号及不同半径下 S-S 波的到达时间及幅值
