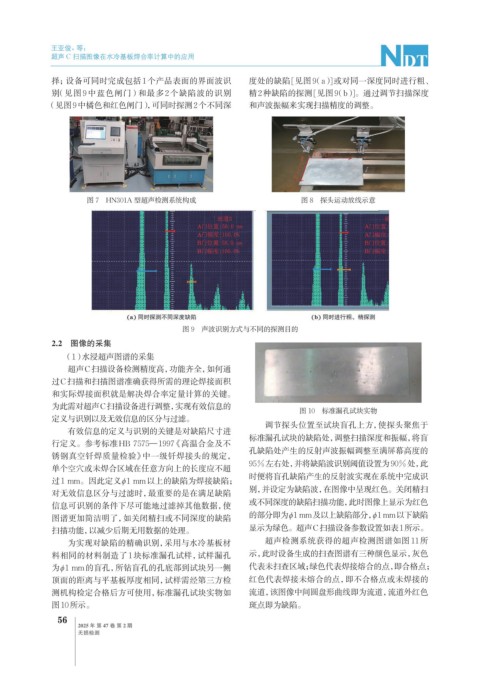

Page 90 - 无损检测2025年第二期

王亚俊，等：

超声 C 扫描图像在水冷基板焊合率计算中的应用

择；设备可同时完成包括1个产品表面的界面波识 度处的缺陷[见图9（a）]或对同一深度同时进行粗、
别（见图 9 中蓝色闸门）和最多 2 个缺陷波的识别 精2种缺陷的探测[见图9（b）]。通过调节扫描深度
（见图9中橘色和红色闸门），可同时探测2个不同深 和声波振幅来实现扫描精度的调整。

图 7 HN301A 型超声检测系统构成 图 8 探头运动放线示意

图 9 声波识别方式与不同的探测目的
2.2 图像的采集
（1）水浸超声图谱的采集
超声C扫描设备检测精度高，功能齐全，如何通
过C扫描和扫描图谱准确获得所需的理论焊接面积
和实际焊接面积就是解决焊合率定量计算的关键。
为此需对超声C扫描设备进行调整，实现有效信息的
图 10 标准漏孔试块实物
定义与识别以及无效信息的区分与过滤。
调节探头位置至试块盲孔上方，使探头聚焦于
有效信息的定义与识别的关键是对缺陷尺寸进
标准漏孔试块的缺陷处，调整扫描深度和振幅，将盲
行定义。参考标准HB 7575—1997 《高温合金及不
孔缺陷处产生的反射声波振幅调整至满屏幕高度的
锈钢真空钎焊质量检验》中一级钎焊接头的规定，
95%左右处，并将缺陷波识别阈值设置为90%处，此
单个空穴或未焊合区域在任意方向上的长度应不超
时便将盲孔缺陷产生的反射波实现在系统中完成识
过1 mm。因此定义φ1 mm以上的缺陷为焊接缺陷；
别，并设定为缺陷波，在图像中呈现红色。关闭精扫
对无效信息区分与过滤时，最重要的是在满足缺陷
信息可识别的条件下尽可能地过滤掉其他数据，使 或不同深度的缺陷扫描功能，此时图像上显示为红色
图谱更加简洁明了，如关闭精扫或不同深度的缺陷 的部分即为φ1 mm及以上缺陷部分， φ1 mm以下缺陷
扫描功能，以减少后期无用数据的处理。 显示为绿色。超声C扫描设备参数设置如表1所示。
为实现对缺陷的精确识别，采用与水冷基板材 超声检测系统获得的超声检测图谱如图 11所
料相同的材料制造了1块标准漏孔试样，试样漏孔 示，此时设备生成的扫查图谱有三种颜色显示，灰色
为φ1 mm的盲孔，所钻盲孔的孔底部到试块另一侧 代表未扫查区域；绿色代表焊接熔合的点，即合格点；
顶面的距离与平基板厚度相同，试样需经第三方检 红色代表焊接未熔合的点，即不合格点或未焊接的
测机构检定合格后方可使用，标准漏孔试块实物如 流道，该图像中间圆盘形曲线即为流道，流道外红色
图10所示。 斑点即为缺陷。
56
2025 年 第 47 卷 第 2 期
无损检测
