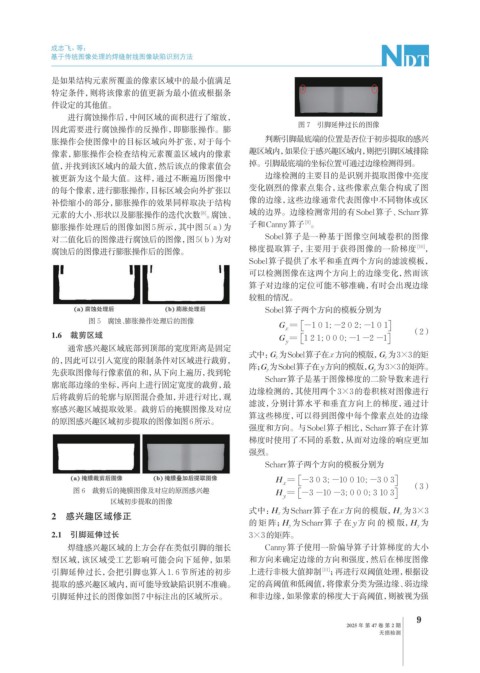

成志飞,等:

              基于传统图像处理的焊缝射线图像缺陷识别方法

              是如果结构元素所覆盖的像素区域中的最小值满足
              特定条件,则将该像素的值更新为最小值或根据条
              件设定的其他值。
                  进行腐蚀操作后,中间区域的面积进行了缩放,
                                                                             图 7  引脚延伸过长的图像
              因此需要进行腐蚀操作的反操作,即膨胀操作。膨
              胀操作会使图像中的目标区域向外扩张,对于每个                                 判断引脚最底端的位置是否位于初步提取的感兴
              像素,膨胀操作会检查结构元素覆盖区域内的像素                            趣区域内,如果位于感兴趣区域内,则把引脚区域排除
              值,并找到该区域内的最大值,然后该点的像素值会                           掉。引脚最底端的坐标位置可通过边缘检测得到。
              被更新为这个最大值。这样,通过不断遍历图像中                                 边缘检测的主要目的是识别并提取图像中亮度
              的每个像素,进行膨胀操作,目标区域会向外扩张以                           变化剧烈的像素点集合,这些像素点集合构成了图
              补偿缩小的部分,膨胀操作的效果同样取决于结构                            像的边缘,这些边缘通常代表图像中不同物体或区
              元素的大小、形状以及膨胀操作的迭代次数 。腐蚀、                          域的边界。边缘检测常用的有Sobel算子、Scharr算
                                                    [8]
                                                                               [9]
              膨胀操作处理后的图像如图5所示,其中图5(a)为                          子和Canny算子 。
              对二值化后的图像进行腐蚀后的图像,图5(b)为对                               Sobel算子是一种基于图像空间域卷积的图像
              腐蚀后的图像进行膨胀操作后的图像。                                 梯度提取算子,主要用于获得图像的一阶梯度                        [10] ,
                                                                Sobel算子提供了水平和垂直两个方向的滤波模板,
                                                                可以检测图像在这两个方向上的边缘变化,然而该
                                                                算子对边缘的定位可能不够准确,有时会出现边缘
                                                                较粗的情况。
                                                                     Sobel算子两个方向的模板分别为
                        图 5  腐蚀、膨胀操作处理后的图像                              G  =  -1 0 1  -2 0 2  -1 0 1   
                                                                              
                                                                                            ;
                                                                                     ;
                                                                              
                                                                              
              1.6  裁剪区域                                                 G x y =  1 2 1  0 0 0  -1 -2 -1        (2)
                                                                                         ;
                                                                                   ;
                                                                              
                  通常感兴趣区域底部到顶部的宽度距离是固定
                                                                式中: G x 为Sobel算子在x方向的模版, G x 为3×3的矩
              的,因此可以引入宽度的限制条件对区域进行裁剪,
                                                                阵; G y 为Sobel算子在y方向的模版, G y 为3×3的矩阵。
              先获取图像每行像素值的和,从下向上遍历,找到轮
                                                                     Scharr算子是基于图像梯度的二阶导数来进行
              廓底部边缘的坐标,再向上进行固定宽度的裁剪,最
                                                                边缘检测的,其使用两个3×3的卷积核对图像进行
              后将裁剪后的轮廓与原图混合叠加,并进行对比,观
                                                                滤波,分别计算水平和垂直方向上的梯度,通过计
              察感兴趣区域提取效果。裁剪后的掩膜图像及对应
                                                                算这些梯度,可以得到图像中每个像素点处的边缘
              的原图感兴趣区域初步提取的图像如图6所示。
                                                                强度和方向。与Sobel算子相比,Scharr算子在计算
                                                                梯度时使用了不同的系数,从而对边缘的响应更加
                                                                强烈。
                                                                     Scharr算子两个方向的模板分别为
                                                                             
                                                                       H x =  -3 0 3  -10 0 10  -3 0 3   
                                                                                    ;
                                                                                              ;
                                                                             
                                                                             
                                                                                               ;
                                                                                         ;
                    图 6  裁剪后的掩膜图像及对应的原图感兴趣                             H y =  -3 -10 -3  0 0 0  3 10 3        (3)
                                                                             
                             区域初步提取的图像
                                                                式中: H x 为Scharr算子在x方向的模版, H x 为3×3
              2  感兴趣区域修正
                                                                的矩阵; H y 为Scharr算子在 y 方向的模版, H y 为
              2.1  引脚延伸过长                                       3×3的矩阵。
                  焊缝感兴趣区域的上方会存在类似引脚的细长                               Canny算子使用一阶偏导算子计算梯度的大小
              型区域,该区域受工艺影响可能会向下延伸,如果                            和方向来确定边缘的方向和强度,然后在梯度图像
              引脚延伸过长,会把引脚也算入1. 6节所述的初步                          上进行非极大值抑制          [11] ;再进行双阈值处理,根据设
              提取的感兴趣区域内,而可能导致缺陷识别不准确。                           定的高阈值和低阈值,将像素分类为强边缘、弱边缘
              引脚延伸过长的图像如图7中标注出的区域所示。                            和非边缘,如果像素的梯度大于高阈值,则被视为强
