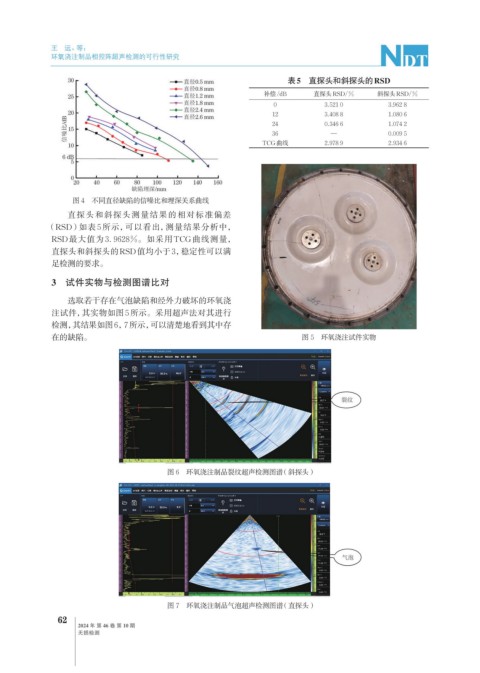

王 远，等：

环氧浇注制品相控阵超声检测的可行性研究

表5 直探头和斜探头的RSD

补偿/dB 直探头RSD/% 斜探头RSD/%
0 3.521 0 3.962 8
12 3.408 8 1.080 6
24 0.346 6 1.074 2
36 — 0.009 5
TCG曲线 2.978 9 2.934 6

图 4 不同直径缺陷的信噪比和埋深关系曲线

直探头和斜探头测量结果的相对标准偏差
（RSD）如表 5 所示，可以看出，测量结果分析中，
RSD最大值为 3. 9628%。如采用TCG曲线测量，
直探头和斜探头的RSD值均小于3，稳定性可以满
足检测的要求。

3 试件实物与检测图谱比对

选取若干存在气泡缺陷和经外力破坏的环氧浇
注试件，其实物如图5所示。采用超声法对其进行
检测，其结果如图6，7所示，可以清楚地看到其中存
在的缺陷。 图 5 环氧浇注试件实物

图 6 环氧浇注制品裂纹超声检测图谱（斜探头）

图 7 环氧浇注制品气泡超声检测图谱（直探头）
