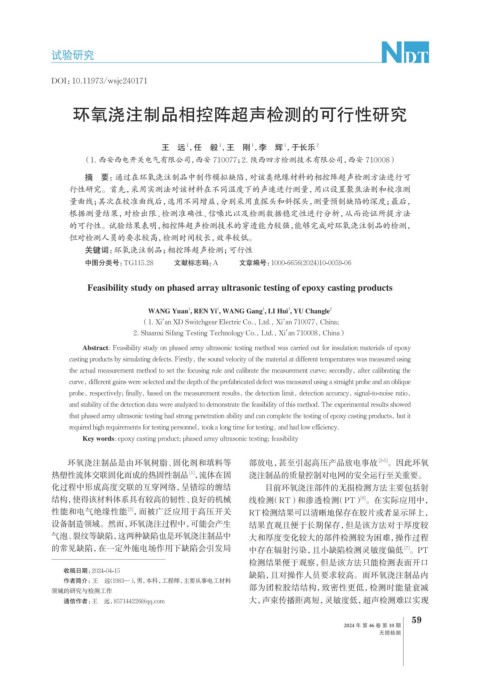

试验研究
试验研究

DOI：10.11973/wsjc240171

环氧浇注制品相控阵超声检测的可行性研究

王 远 ，任 毅 ，王 刚 ，李 辉 ，于长乐 2
1
1
1
1
（1. 西安西电开关电气有限公司，西安 710077；2. 陕西四方检测技术有限公司，西安 710008）
摘 要：通过在环氧浇注制品中制作模拟缺陷，对该类绝缘材料的相控阵超声检测方法进行可
行性研究。首先，采用实测法对该材料在不同温度下的声速进行测量，用以设置聚焦法则和校准测
量曲线；其次在校准曲线后，选用不同增益，分别采用直探头和斜探头，测量预制缺陷的深度；最后，
根据测量结果，对检出限、检测准确性、信噪比以及检测数据稳定性进行分析，从而论证所提方法
的可行性。试验结果表明，相控阵超声检测技术的穿透能力较强，能够完成对环氧浇注制品的检测，
但对检测人员的要求较高，检测时间较长，效率较低。
关键词：环氧浇注制品；相控阵超声检测；可行性

中图分类号：TG115.28 文献标志码：A 文章编号：1000-6656(2024)10-0059-06

Feasibility study on phased array ultrasonic testing of epoxy casting products

WANG Yuan , REN Yi , WANG Gang , LI Hui , YU Changle 2
1
1
1
1
（1. Xi′ an XD Switchgear Electric Co., Ltd., Xi′ an 710077, China;
2. Shaanxi Sifang Testing Technology Co., Ltd., Xi′ an 710008, China）
Abstract: Feasibility study on phased array ultrasonic testing method was carried out for insulation materials of epoxy
casting products by simulating defects. Firstly, the sound velocity of the material at different temperatures was measured using
the actual measurement method to set the focusing rule and calibrate the measurement curve; secondly, after calibrating the
curve, different gains were selected and the depth of the prefabricated defect was measured using a straight probe and an oblique
probe, respectively; finally, based on the measurement results, the detection limit, detection accuracy, signal-to-noise ratio,
and stability of the detection data were analyzed to demonstrate the feasibility of this method. The experimental results showed
that phased array ultrasonic testing had strong penetration ability and can complete the testing of epoxy casting products, but it
required high requirements for testing personnel, took a long time for testing, and had low efficiency.
Key words: epoxy casting product; phased array ultrasonic testing; feasibility

环氧浇注制品是由环氧树脂、固化剂和填料等 部放电，甚至引起高压产品放电事故 [3-5] 。因此环氧
热塑性流体交联固化而成的热固性制品 ，流体在固 浇注制品的质量控制对电网的安全运行至关重要。
[1]
化过程中形成高度交联的互穿网络，呈错综的缠结 目前环氧浇注部件的无损检测方法主要包括射
结构，使得该材料体系具有较高的韧性、良好的机械 线检测（RT）和渗透检测（PT） 。在实际应用中，
[6]
[2]
性能和电气绝缘性能 ，而被广泛应用于高压开关 RT检测结果可以清晰地保存在胶片或者显示屏上，
设备制造领域。然而，环氧浇注过程中，可能会产生 结果直观且便于长期保存，但是该方法对于厚度较
气泡、裂纹等缺陷，这两种缺陷也是环氧浇注制品中 大和厚度变化较大的部件检测较为困难，操作过程
的常见缺陷，在一定外施电场作用下缺陷会引发局 中存在辐射污染，且小缺陷检测灵敏度偏低 。PT
[7]
检测结果便于观察，但是该方法只能检测表面开口
收稿日期：2024-04-15
缺陷，且对操作人员要求较高。而环氧浇注制品内
作者简介：王 远（1983—），男，本科，工程师，主要从事电工材料
部为团粒胶结结构，致密性更低，检测时能量衰减
领域的研究与检测工作
通信作者：王 远，857144226@qq.com 大，声束传播距离短，灵敏度低，超声检测难以实现
59
2024 年 第 46 卷 第 10 期
无损检测
