王 远，等：

环氧浇注制品相控阵超声检测的可行性研究

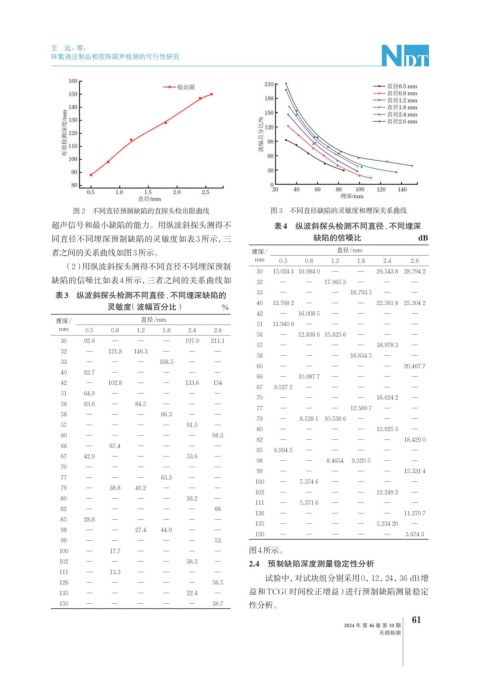

图 2 不同直径预制缺陷的直探头检出限曲线 图 3 不同直径缺陷的灵敏度和埋深关系曲线
超声信号和最小缺陷的能力。用纵波斜探头测得不 表4 纵波斜探头检测不同直径、不同埋深
同直径不同埋深预制缺陷的灵敏度如表3所示，三 缺陷的信噪比 dB

者之间的关系曲线如图3所示。 埋深/ 直径/mm
mm 0.5 0.8 1.2 1.8 2.4 2.6
（2）用纵波斜探头测得不同直径不同埋深预制
30 15.024 3 16.984 0 — — 26.543 8 28.794 2
缺陷的信噪比如表4所示，三者之间的关系曲线如 32 — — 17.965 3 — — —
表3 纵波斜探头检测不同直径、不同埋深缺陷的 33 — — — 18.793 5 — —
灵敏度（波幅百分比） % 40 13.768 2 — — — 22.561 8 25.304 2
42 — 16.008 5 — — — —
埋深/ 直径/mm
51 11.940 6 — — — — —
mm 0.5 0.8 1.2 1.8 2.4 2.6
56 — 12.836 6 15.625 6 — — —
30 92.6 — — — 197.9 211.1
57 — — — — 18.978 3 —
32 — 121.8 146.3 — — —
58 — — — 16.634 5 — —
33 — — — 168.5 — —
60 — — — — — 20.467 7
40 82.7 — — — — —
66 — 10.987 7 — — — —
42 — 102.8 — — 133.6 154
67 9.527 2 — — — — —
51 64.9 — — — — —
70 — — — — 16.624 2 —
56 83.6 — 84.5 — — —
77 — — — 12.589 7 — —
58 — — — 86.3 — —
79 — 8.528 1 10.538 6 — — —
57 — — — — 91.5 —
80 — — — — 13.925 3 —
60 — — — — — 98.3
82 — — — — — 18.429 0
66 — 67.4 — — — —
85 6.994 5 — — — — —
67 42.9 — — — 53.6 —
98 — — 8.4654 9.320 5 — —
70 — — — — — —
99 — — — — — 15.331 4
77 — — — 63.3 — —
100 — 7.374 6 — — — —
79 — 38.8 49.2 — — —
102 — — — — 12.249 2 —
80 — — — — 36.2 —
111 — 5.371 6 — — — —
82 — — — — — 68
126 — — — — — 11.270 7
85 28.8 — — — — —
135 — — — — 5.234 20 —
98 — — 27.4 44.9 — —
150 — — — — — 3.674 3
99 — — — — — 53
100 — 17.7 — — — — 图4所示。
102 — — — — 38.3 — 2.4 预制缺陷深度测量稳定性分析
111 — 13.3 — — — —
试验中，对试块组分别采用0，12，24，36 dB增
126 — — — — — 56.5
135 — — — — 22.4 — 益和TCG（时间校正增益）进行预制缺陷测量稳定
150 — — — — — 38.7 性分析。
61
2024 年 第 46 卷 第 10 期
