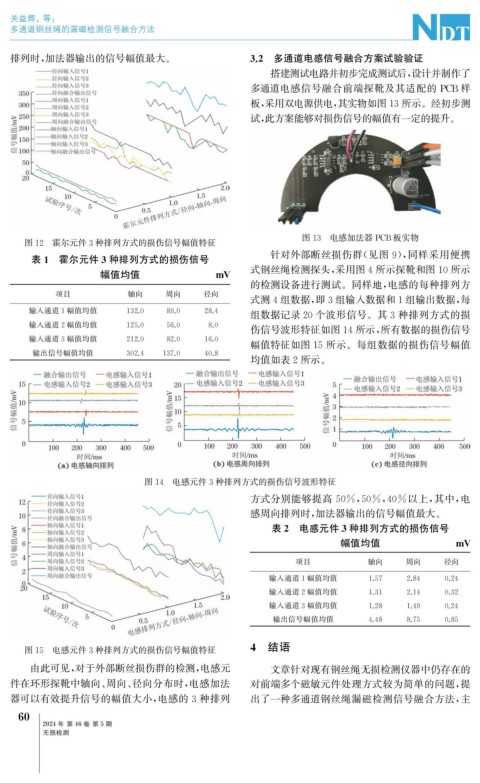

关益辉, 等:
多通道钢丝绳的漏磁检测信号融合方法
排列时, 加法器输出的信号幅值最大。 3.2 多通道电感信号融合方案试验验证
搭建测试电路并初步完成测试后, 设计并制作了
多通道电感信号融合前端探靴及其适配的 PCB 样
板, 采用双电源供电, 其实物如图13所示。经初步测
试, 此方案能够对损伤信号的幅值有一定的提升。
图13 电感加法器 PCB板实物
图12 霍尔元件3种排列方式的损伤信号幅值特征
表1 霍尔元件3种排列方式的损伤信号 针对外部断丝损伤群( 见图 9 ), 同样采用便携
式钢丝绳检测探头, 采用图4所示探靴和图10所示
幅值均值 mV
的检测设备进行测试。同样地, 电感的每种排列方
项目 轴向 周向 径向
式测4组数据, 即3组输入数据和1组输出数据, 每
输入通道1幅值均值 132.0 89.0 28.4 组数据记录20个波形信号。其3种排列方式的损
输入通道2幅值均值 125.0 56.0 8.0
伤信号波形特征如图14所示, 所有数据的损伤信号
输入通道3幅值均值 212.0 82.0 16.0
幅值特征如图15所示。每组数据的损伤信号幅值
输出信号幅值均值 302.4 137.0 40.8
均值如表2所示。
图14 电感元件3种排列方式的损伤信号波形特征
方式分别能够提高 50% , 50% , 40% 以上, 其中, 电
感周向排列时, 加法器输出的信号幅值最大。
表2 电感元件3种排列方式的损伤信号
幅值均值 mV
项目 轴向 周向 径向
输入通道1幅值均值 1.57 2.84 0.24
输入通道2幅值均值 1.31 2.14 0.32
输入通道3幅值均值 1.28 1.49 0.24
输出信号幅值均值 4.48 8.75 0.85
图15 电感元件3种排列方式的损伤信号幅值特征 4 结语
由此可见, 对于外部断丝损伤群的检测, 电感元 文章针对现有钢丝绳无损检测仪器中仍存在的
件在环形探靴中轴向、 周向、 径向分布时, 电感加法 对前端多个磁敏元件处理方式较为简单的问题, 提
器可以有效提升信号的幅值大小, 电感的3种排列 出了一种多通道钢丝绳漏磁检测信号融合方法, 主
