潘文杰,等:
承压构件缺陷磁记忆检测信号的量化分析

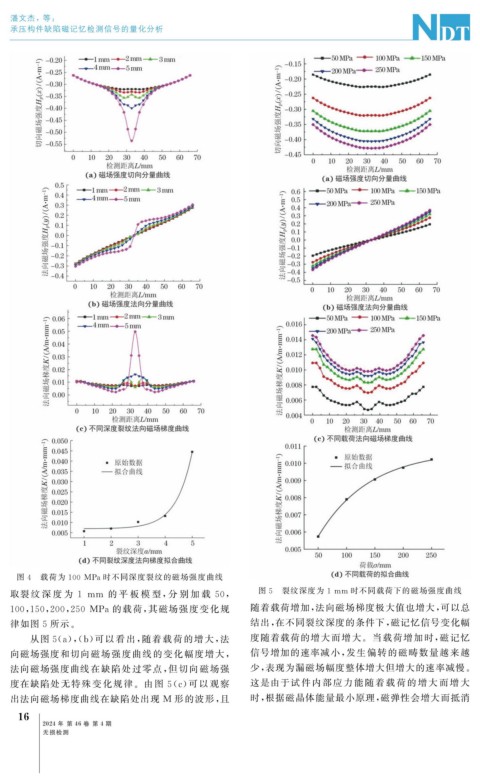

图 4 载荷为 100 MPa时不同深度裂纹的磁场强度曲线
取裂纹 深 度 为 1 mm 的 平 板 模 型, 分 别 加 载 50 , 图 5 裂纹深度为 1mm 时不同载荷下的磁场强度曲线
100 , 150 , 200 , 250 MPa的载荷, 其磁场强度变化规 随着载荷增加, 法向磁场梯度极大值也增大, 可以总
律如图 5 所示。 结出, 在不同裂纹深度的条件下, 磁记忆信号变化幅
从图 5 ( a ),( b ) 可以看出, 随着载荷的增大, 法 度随着载荷的增大而增大。当载荷增加时, 磁记忆
向磁场强度和切向磁场强度曲线的变化幅度增大, 信号增加的速率减小, 发生偏转的磁畴数量越来越
法向磁场强度曲线在缺陷处过零点, 但切向磁场强 少, 表现为漏磁场幅度整体增大但增大的速率减慢。
度在缺陷处无特殊变化规律。由图 5 ( c ) 可以观察 这是由于试件内部应力能随着载荷的增大而增大
出法向磁场梯度曲线在缺陷处出现 M 形的波形, 且 时, 根据磁晶体能量最小原理, 磁弹性会增大而抵消
