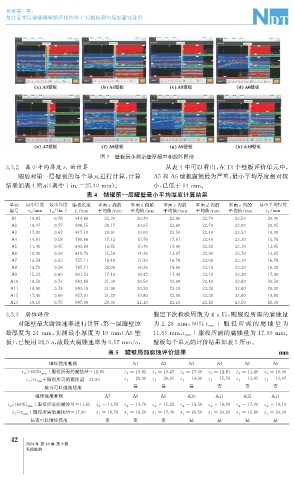

Page 76 - 无损检测2024年第三期

吴家喜, 等:
危化品常压储罐罐壁超声相控阵 C扫描检测与局部腐蚀评价

图7 壁板最小剩余壁厚超声相控阵图谱
的计算 从表4中可以看出, 在13个壁板评价单元中,
3.3.2 最小平均厚度 t 1
随后对第一层壁板的每个单元进行计算, 计算 A5和 A6壁板腐蚀最为严重, 最小平均厚度相对较

结果如表4所示( 表中1in.=25.40mm )。 小, 已低于14mm 。

表4 储罐第一层罐壁最小平均厚度计算结果
单元 最小厚度 最小厚度 临界长度 平面a 内的 平面b 内的 平面 c 内的 平面d 内的 平面 e 内的 最小平均厚度
/
/(
编号 t 2 mm t 2 in. ) L / mm 平均值 / mm 平均值 / mm 平均值 / mm 平均值 / mm 平均值 / mm t 1 mm
/
A1 19.82 0.78 914.66 23.34 20.40 23.80 23.70 23.50 20.40
A2 19.47 0.77 906.55 20.17 20.05 23.60 23.70 23.90 20.05
A3 17.00 0.67 847.10 20.91 19.00 23.50 23.40 23.50 19.00
A4 14.81 0.58 790.66 17.12 15.76 17.81 23.40 23.30 15.76
A5 11.40 0.45 693.69 13.85 15.40 14.00 23.20 23.10 13.85
A6 10.00 0.39 649.70 15.59 14.20 13.07 22.90 22.70 13.07
A7 13.58 0.53 757.11 19.48 17.90 16.78 23.00 23.10 16.78
A8 14.70 0.58 787.71 20.00 16.20 18.60 23.10 23.20 16.20
A9 15.22 0.60 801.53 17.40 18.42 17.46 23.10 23.20 17.40
A10 18.50 0.73 883.68 21.30 2 0.50 23.00 23.40 23.60 20.50
A11 18.90 0.74 893.18 21.90 20.20 23.10 23.30 23.60 20.20
A12 17.40 0.69 857.01 21.20 19.80 23.00 23.30 23.60 19.80
A13 19.10 0.75 897.90 20.30 21.10 23.10 23.20 23.50 20.30

3.3.3 腐蚀评价 假定下次检验周期为 4a后, 则服役所需的腐蚀量

对罐壁最大腐蚀速率进行计算, 第一层罐壁原 为2.28 mm , 60%t min + 服 役 所 需 的 腐 蚀 量 为

始厚度为 24mm , 实测最小厚度为 10mm ( A6 壁 11.65mm , t min+ 服役所需的腐蚀量为 17.90mm 。

板), 已使用24.5a , 故最大腐蚀速率为0.57mm / a , 壁板每个单元的评价结果如表5所示。
表5 罐壁局部腐蚀评价结果 mm
继续使用准则 A1 A2 A3 A4 A5 A6
t 2 ≥60%t min +服役所需的腐蚀量=11.65 t 2 =19.82 t 2 =19.47 t 2 =17.00 t 2 =14.81 t 2 =11.40 t 2 =10.00
t 1 ≥t min +服役所需的腐蚀量=17.90 t 1 =20.40 t 1 =20.05 t 1 =19.00 t 1 =15.76 t 1 =13.85 t 1 =13.07
是否可以继续使用 是 是 是 否 否 否
继续使用准则 A7 A8 A9 A10 A11 A12 A13
t 2 ≥60%t min +服役所需的腐蚀量=11.65 t 2 =13.58 t 2 =14.70 t 2 =15.22 t 2 =18.50 t 2 =18.90 t 2 =17.40 t 2 =19.10
t 1 ≥t min +服役所需的腐蚀量=17.90 t 1 =16.78 t 1 =16.20 t 1 =17.40 t 1 =20.50 t 1 =20.20 t 1 =19.80 t 1 =20.30
是否可以继续使用 否 否 否 是 是 是 是
