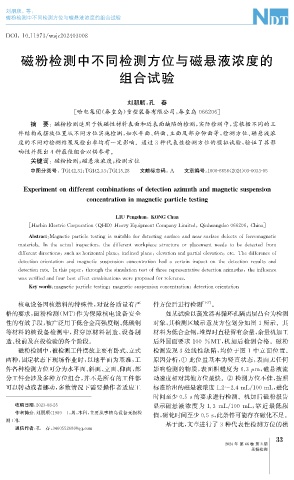

Page 67 - 无损检测2024年第三期

刘朋顺, 等:
磁粉检测中不同检测方位与磁悬液浓度的组合试验

DOI : 10.11973 / ws j c202403008

磁粉检测中不同检测方位与磁悬液浓度的

组合试验

刘朋顺, 孔 春

[ 哈电集团( 秦皇岛) 重型装备有限公司, 秦皇岛 066206 ]

摘 要: 磁粉检测适用于铁磁性材料表面和近表面缺陷的检测, 实际检测中, 需根据不同的工
件结构或摆放位置从不同方位实施检测, 如水平面、 斜面、 立面及部分仰面等, 检测方位、 磁悬液浓
度的不同对检测结果及检出率均有一定影响。通过3种代表性检测方位的模拟试验, 验证了其影
响性并提出4种最佳组合以供参考。
关键词: 磁粉检测; 磁悬液浓度; 检测方位

中图分类号: TG142.31 ; TG142.33 ; TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2024 ) 03-0033-05

Ex p erimentondifferentcombinationsofdetectionazimuthandma g neticsus p ension

concentrationinma g netic p articletestin g

LIUPen g shun , KONGChun

[ HarbinElectricCor p oration ( QHD ) Heav yE q ui p mentCom p an yLimited , Qinhuan g dao066206 , China ]

Abstract : Ma g neticp articletestin g issuitablefordetectin gsurfaceandnear-surfacedefectsofferroma g netic

materials.Intheactualins p ection , thediffe rentwork p iecestructureorp lacementneedstobedetectedfrom

differentdirections , suchashorizontal p lane , inclinedp lane , elevationandp artialelevation , etc.Thedifferenceof

detectionorientationand ma g neticsus p ensionconcentrationhadacertainim p actonthedetectionresultsand

detectionrate.Inthis p a p er , throu g hthesimulationtestofthreere p resentativedetectionazimuths , the influence

wasverifiedandfourbesteffectcombinationswere p ro p osedforreference.

Ke ywords : ma g netic p articletestin g ; ma g neticsus p ensionconcentration ; detectionorientation
核电设备因核燃料的特殊性, 对设备质量有严 件方位后进行检测 [ 1-2 ] 。
格的要求, 磁粉检测( MT ) 作为保障核电设备安全 如某试验以蒸发器再循环孔隔离层凸台为检测
性的有效手段, 被广泛用于低合金高强度钢、 低碳钢 对象, 其检测区域示意及方位划分如图1所示。其
等材料的核设备检测中, 贯穿原材料制造、 设备制 材料为低合金钢, 堆焊时直径留有余量, 余量机加工

造、 役前及在役检验的各个阶段。 后外圆面要求 100 %MT , 机加后检测合格。磁粉
磁粉检测中, 被检测工件摆放主要有卧式、 立式 检测发现3 处线性缺陷, 均位于图 1 中立面位置。
两种, 固定状态下现场作业时, 以地平面为基准, 工 原因分析: ① 此位置基本为竖直状态, 表面无任何

件各种检测方位可分为水平面、 斜面、 立面、 仰面, 部 影响检测的物质, 表面粗糙度为6.3 μ m , 磁悬液流

分工件会涉及多种方位组合, 并不是所有的工件都 动速度相对其他方位最快。 ② 检测方位不佳, 按照

可以转动或者挪动, 多数情况下需要操作者适应工 标准给出的磁悬液浓度1.2~2.4mL / 100mL , 磁化

时间至少0.5s的要求进行检测。机加后磁粉报告

显示磁悬液浓度为 1.3 mL / 100 mL , 靠近最低限
收稿日期: 2023-08-25
作者简介: 刘朋顺( 1989- ), 男, 本科, 主要从事核岛设备无损检
值, 磁化时间至少0.5s , 此条件可能存在磁化不足。
测工作
基于此, 文章进行了3种代表性检测方位的模
通信作者: 孔 春, 346055268@ qq .com
3
3
2024年 第46卷 第3期
无损检测
