马义来, 等:

漏磁内检测缺陷信号的快速识别方法

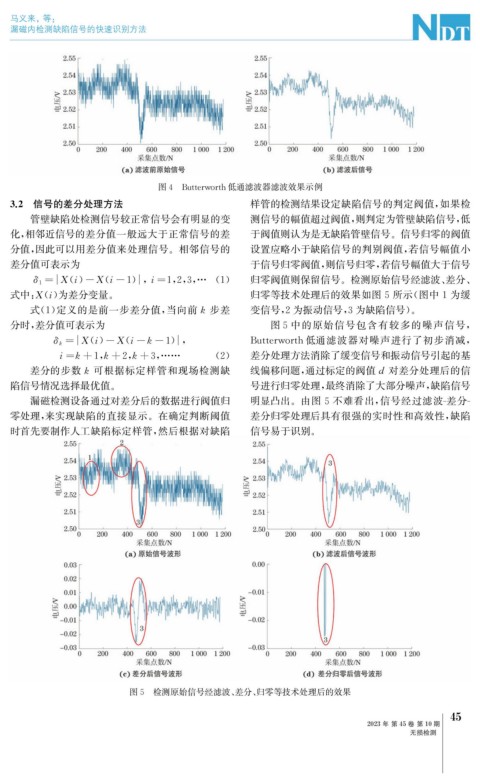

图4 Butterworth低通滤波器滤波效果示例
3.2 信号的差分处理方法 样管的检测结果设定缺陷信号的判定阀值, 如果检
管壁缺陷处检测信号较正常信号会有明显的变 测信号的幅值超过阀值, 则判定为管壁缺陷信号, 低
化, 相邻近信号的差分值一般远大于正常信号的差 于阀值则认为是无缺陷管壁信号。信号归零的阀值
分值, 因此可以用差分值来处理信号。相邻信号的 设置应略小于缺陷信号的判别阀值, 若信号幅值小
差分值可表示为 于信号归零阀值, 则信号归零, 若信号幅值大于信号

δ 1= X ( i ) -X ( i-1 ), i= 1 , 2 , 3 ,… ( 1 ) 归零阀值则保留信号。检测原始信号经滤波、 差分、
式中: X ( i ) 为差分变量。 归零等技术处理后的效果如图5所示( 图中1为缓
式( 1 ) 定义的是前一步差分值, 当向前k 步差 变信号, 2为振动信号, 3为缺陷信号)。
分时, 差分值可表示为 图5中的原始信号包含有较多的噪声信号,
δ k = X ( i ) -X ( i- k-1 ), Butterworth低通滤波器对噪声进行了初步消减,
i= k+1 , k+2 , k+3 ,…… ( 2 ) 差分处理方法消除了缓变信号和振动信号引起的基
差分的步数k 可根据标定样管和现场检测缺 线偏移问题, 通过标定的阀值d 对差分处理后的信
陷信号情况选择最优值。 号进行归零处理, 最终消除了大部分噪声, 缺陷信号
漏磁检测设备通过对差分后的数据进行阀值归 明显凸出。由图 5 不难看出, 信号经过滤波 - 差分 -
零处理, 来实现缺陷的直接显示。在确定判断阈值 差分归零处理后具有很强的实时性和高效性, 缺陷
时首先要制作人工缺陷标定样管, 然后根据对缺陷 信号易于识别。

图5 检测原始信号经滤波、 差分、 归零等技术处理后的效果
