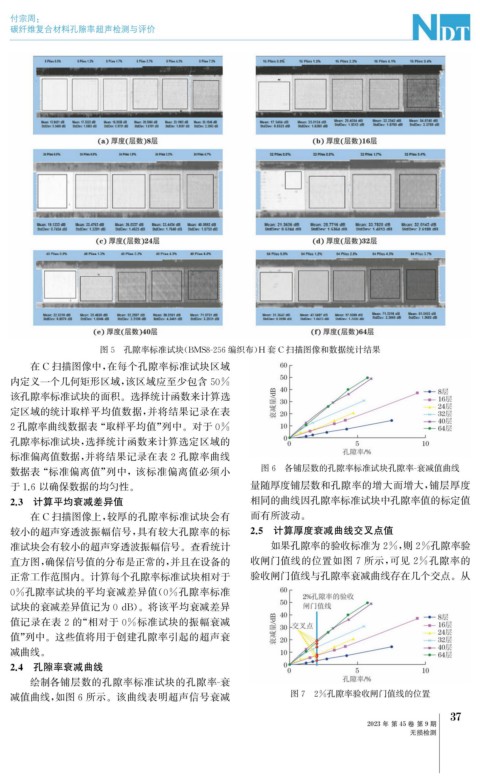

Page 71 - 无损检测2023年第九期

付宗周:
碳纤维复合材料孔隙率超声检测与评价

图5 孔隙率标准试块( BMS8-256编织布) H 套 C扫描图像和数据统计结果
在 C扫描图像中, 在每个孔隙率标准试块区域

内定义一个几何矩形区域, 该区域应至少包含50%
该孔隙率标准试块的面积。选择统计函数来计算选
定区域的统计取样平均值数据, 并将结果记录在表

2孔隙率曲线数据表 “ 取样平均值” 列中。对于0%
孔隙率标准试块, 选择统计函数来计算选定区域的
标准偏离值数据, 并将结果记录在表2孔隙率曲线
图6 各铺层数的孔隙率标准试块孔隙率 - 衰减值曲线
数据表 “ 标准偏离值” 列中,该标准偏离值必须小

于1.6 以确保数据的均匀性。 量随厚度铺层数和孔隙率的增大而增大, 铺层厚度
2.3 计算平均衰减差异值 相同的曲线因孔隙率标准试块中孔隙率值的标定值
在 C扫描图像上, 较厚的孔隙率标准试块会有 而有所波动。
较小的超声穿透波振幅信号, 具有较大孔隙率的标 2.5 计算厚度衰减曲线交叉点值
准试块会有较小的超声穿透波振幅信号。查看统计 如果孔隙率的验收标准为2% , 则2%孔隙率验
直方图, 确保信号值的分布是正常的, 并且在设备的 收闸门值线的位置如图 7 所示, 可见 2% 孔隙率的
正常工作范围内。计算每个孔隙率标准试块相对于 验收闸门值线与孔隙率衰减曲线存在几个交点。从
0%孔隙率试块的平均衰减差异值( 0%孔隙率标准
试块的衰减差异值记为0dB )。将该平均衰减差异

值记录在表2的“ 相对于0%标准试块的振幅衰减
值” 列中。这些值将用于创建孔隙率引起的超声衰
减曲线。
2.4 孔隙率衰减曲线
绘制各铺层数的孔隙率标准试块的孔隙率 - 衰
减值曲线, 如图6所示。该曲线表明超声信号衰减 图7 2%孔隙率验收闸门值线的位置

7
3
2023年 第45卷 第9期
无损检测
