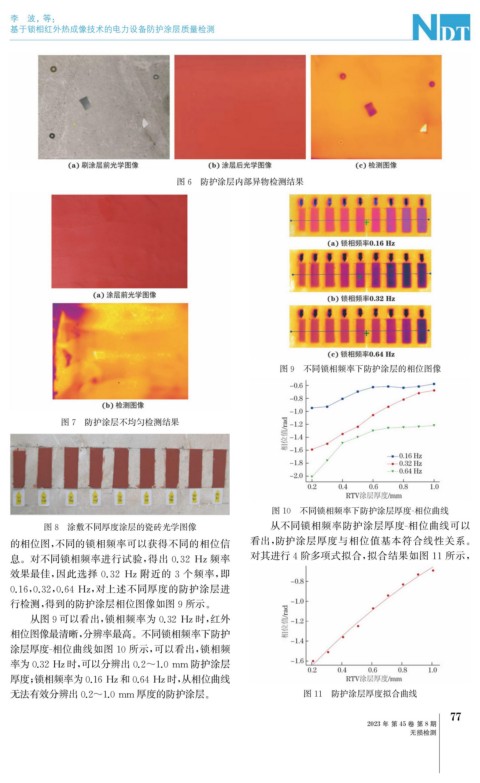

李 波, 等:

基于锁相红外热成像技术的电力设备防护涂层质量检测

图6 防护涂层内部异物检测结果

图9 不同锁相频率下防护涂层的相位图像

图7 防护涂层不均匀检测结果

图10 不同锁相频率下防护涂层厚度 - 相位曲线
图8 涂敷不同厚度涂层的瓷砖光学图像 从不同锁相频率防护涂层厚度 - 相位曲线可以
的相位图, 不同的锁相频率可以获得不同的相位信 看出, 防护涂层厚度与相位值基本符合线性关系。

息。对不同锁相频率进行试验, 得出 0.32Hz频率 对其进行4阶多项式拟合, 拟合结果如图11所示,

效果最佳, 因此选择 0.32Hz附近的 3 个频率, 即
0.16 , 0.32 , 0.64Hz , 对上述不同厚度的防护涂层进

行检测, 得到的防护涂层相位图像如图9所示。
从图9可以看出, 锁相频率为0.32Hz时, 红外

相位图像最清晰, 分辨率最高。不同锁相频率下防护
涂层厚度 - 相位曲线如图10所示, 可以看出, 锁相频

率为0.32Hz 时, 可以分辨出0.2~1.0mm 防护涂层

厚度; 锁相频率为0.16Hz 和0.64Hz 时, 从相位曲线

无法有效分辨出0.2~1.0mm 厚度的防护涂层。 图11 防护涂层厚度拟合曲线
