刘 柯, 等:

钛合金锻坯的相控阵超声自动检测

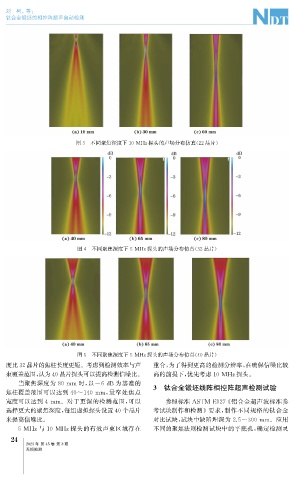

图3 不同聚焦深度下10MHz探头的声场分布仿真( 22晶片)

图4 不同聚焦深度下5MHz探头的声场分布仿真( 32晶片)

图5 不同聚焦深度下5MHz探头的声场分布仿真( 40晶片)
度比32晶片的焦柱长度更短。考虑到检测效率与声 重合, 为了得到更高的检测分辨率, 在确保信噪比较

束覆盖范围, 认为40晶片探头可以提高检测信噪比。 高的前提下, 优先考虑10MHz探头。

当聚焦深度为 80mm 时, 以 -6dB 为基准的
焦柱覆盖范围可以达到 40~140mm , 最窄处焦点 3 钛合金锻坯线阵相控阵超声检测试验

宽度可以达到 4mm 。对于更深的检测范围, 可以 参照标准 ASTM E127 《 铝合金超声波标准参
选择更大的聚焦深度, 每组虚拟探头设置40个晶片 考试块制作和检测》要求, 制作不同规格的钛合金

来提高信噪比。 对比试块, 试块中缺陷埋深为2.5~300mm 。应用
5MHz与 10MHz探头的有效声束区域存在 不同的聚焦法则检测试块中的平底孔, 确定检测灵

2
4
